Закрытый холодильный объём
Холодильные шкафы для ресторанов и кафе
Проверяем шкаф как систему хранения: двери и уплотнения, распределение воздуха, испаритель, оттайку, дренаж, автоматику и агрегат.
Холодильные шкафы

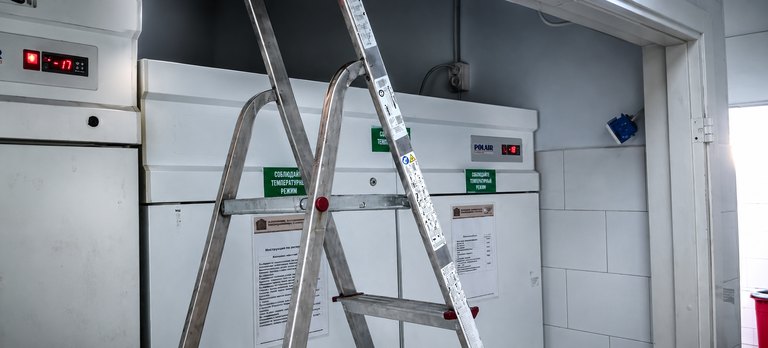

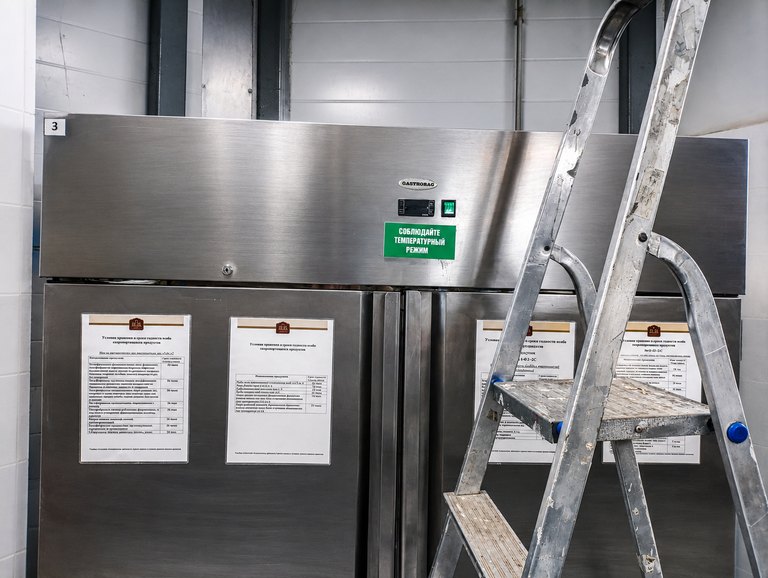

Шкафы на действующих кухнях и складах

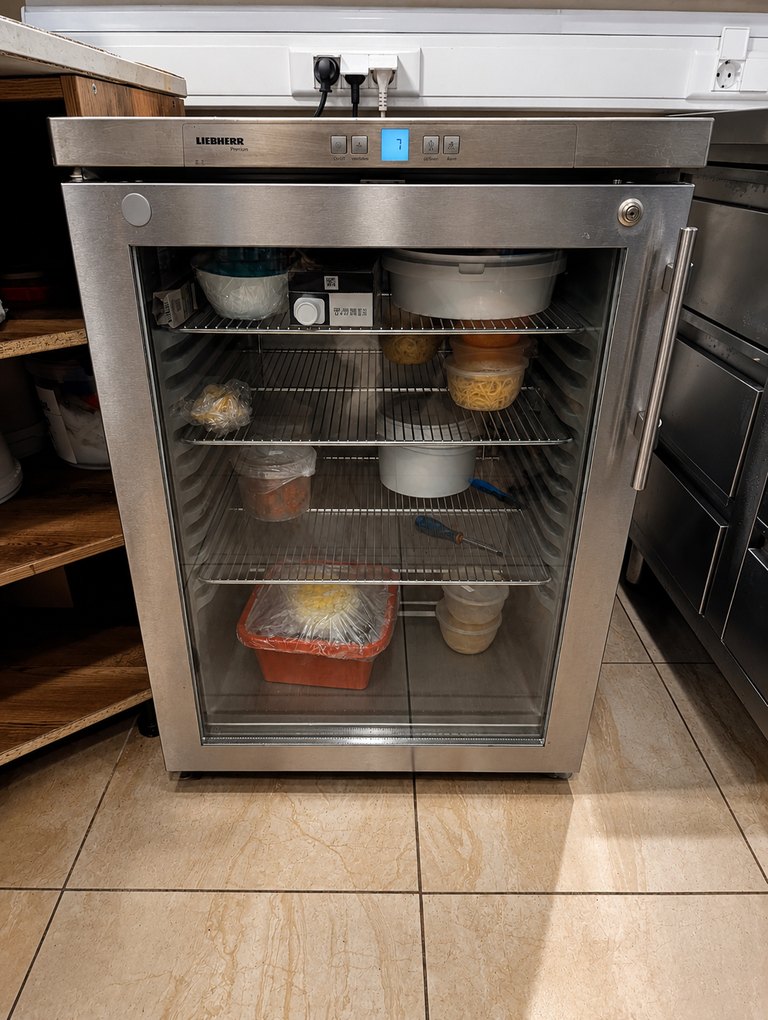

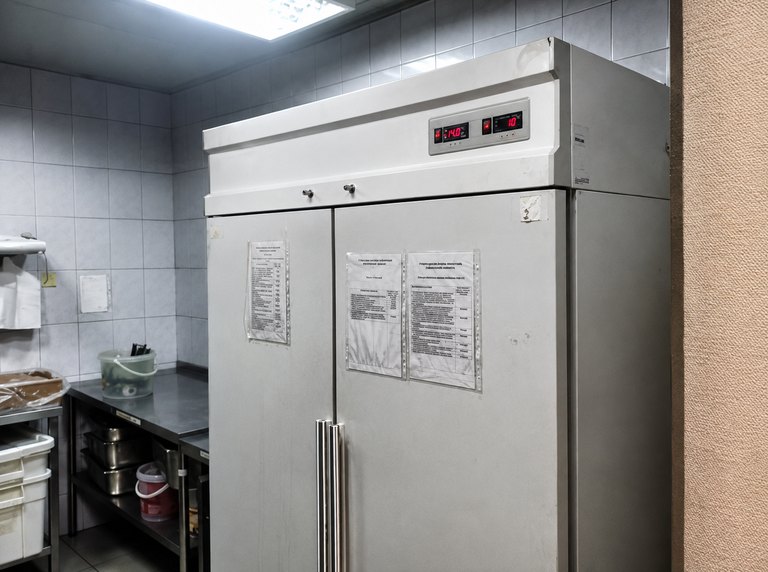

Внешний вид шкафа помогает определить формат оборудования и доступ к узлам, но марку, температурный класс и комплектующие подтверждают по шильдику.
Фотографии обработаны для публикации: скорректированы свет, детализация, цвет и композиция. Видимое состояние оборудования сохранено, но изображение не используют для измерений, определения точной модели, схемы подключения или постановки диагноза без осмотра и документации.
Технический контекст
Шкаф должен сохранять температуру при рабочей загрузке
Профессиональные шкафы выпускаются в средне- и низкотемпературных исполнениях, со статическим или динамическим охлаждением и разной компоновкой агрегата. Эти различия влияют на характер температурного поля и диагностику.
Частое открывание дверей, повреждённое уплотнение и перекрытый товарами воздушный поток могут давать тот же внешний симптом, что и неисправность холодильной системы.
Циркуляция воздуха
Вентиляторы, каналы и размещение продуктов.
Испаритель и оттайка
Обмерзание, нагреватель, датчик и дренаж.
Агрегат и контроллер
Компрессор, конденсатор, реле и автоматика.
Порядок проверки
Что зафиксировать до разборки
- 01
Записать исполнение шкафа и температурный диапазон по шильдику.
- 02
Измерить температуру в нескольких точках без длительного открытия двери.
- 03
Проверить прижим двери и отсутствие продуктов перед воздушными каналами.
- 04
Зафиксировать лёд, воду, шум и сообщения контроллера.
Матрица диагностики
Какие контуры проверяются
| Контур или узел | Проявление | Что проверяется |
|---|---|---|
| Дверной контур | Иней возле двери и длительная работа | Уплотнение, петли, прижим и датчик двери |
| Воздушный тракт | Разная температура по полкам | Вентилятор, каналы, загрузка и состояние испарителя |
| Оттайка и дренаж | Лёд или вода внутри шкафа | Нагреватель, датчик, расписание, слив и испарительная ванночка |
| Конденсатор | Перегрев агрегата и слабая производительность | Загрязнение, вентиляция, вентилятор и температура помещения |
| Контроллер | Неверная индикация или циклы | Датчики, параметры, выходы и модель контроллера |
