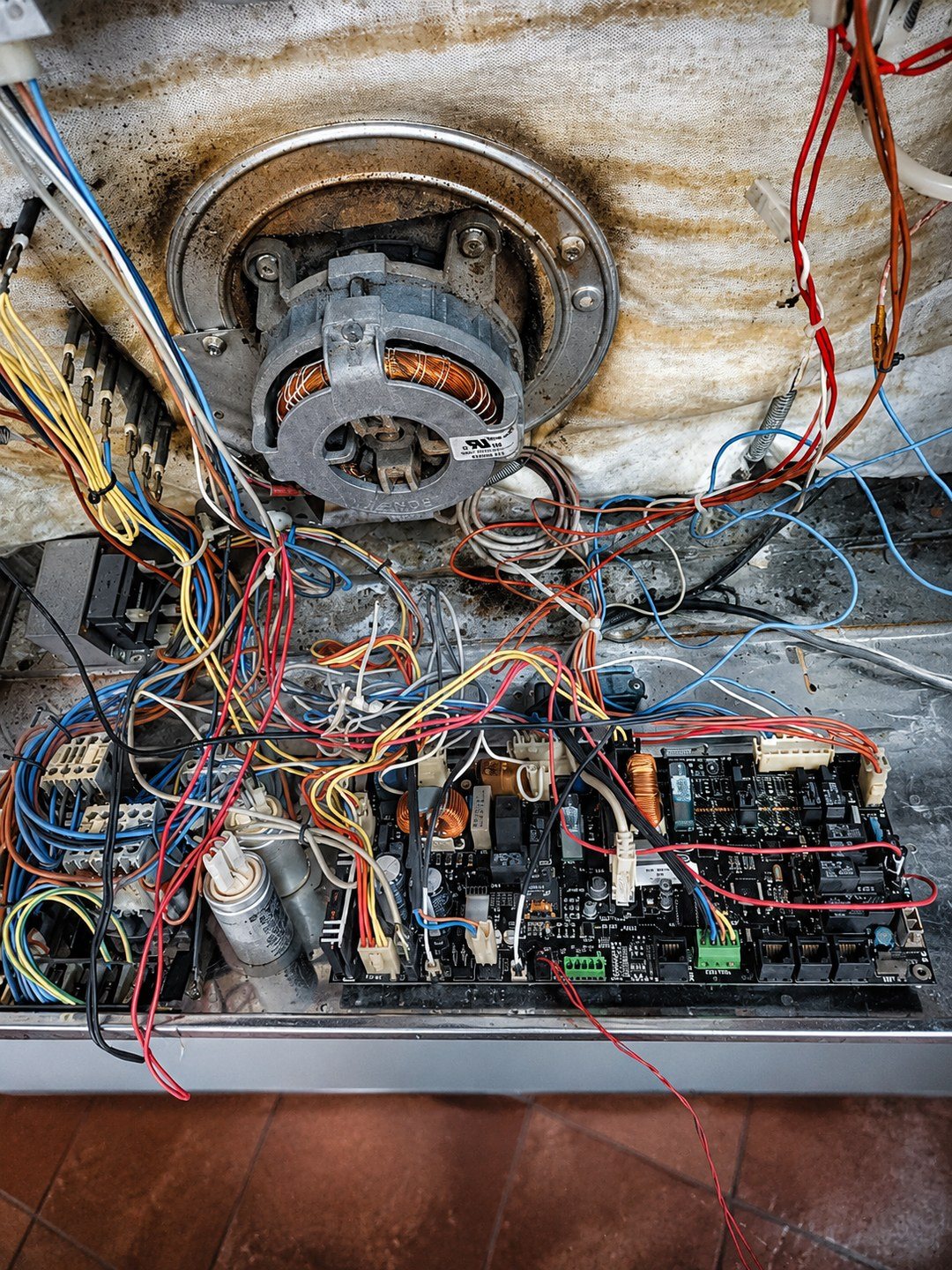

Ремонт частотного преобразователя вентиляции
Диагностируем частотный преобразователь в составе действующей вентиляции: проверяем питание, команду запуска, задание скорости, код аварии, параметры двигателя, моторный кабель и механическую нагрузку вентилятора. Компонентный ремонт или замена преобразователя назначаются только после исключения внешней причины отказа.
- Код и история аварии
- Двигатель и механическая нагрузка
- Сохранение штатных защит
БЕЗОПАСНОСТЬ
Когда повторные пуски прекращают
Частотный привод оставляют отключённым до диагностики, если есть признаки силового повреждения, устойчивой аварии или опасной работы двигателя и вентилятора.
- Есть дым, запах горящей изоляции, копоть или следы нагрева на преобразователе, кабеле либо двигателе.
- Авария по току, короткому замыканию или замыканию на землю повторяется сразу после сброса.
- Двигатель гудит, не вращается, крыльчатка заклинивает или вентилятор ударяет по корпусу.
- Преобразователь или двигатель быстро перегревается, отключается по температуре либо работает с сильной вибрацией.
НЕ ДЕЛАТЬ
Что нельзя делать с частотным приводом
Сброс ошибки и копирование параметров не устраняют повреждённый кабель, двигатель, неверную команду или механическую перегрузку.
- Не обходить защиты, не увеличивать токовые пределы и не отключать контроль аварии ради продолжения работы.
- Не подключать двигатель напрямую вместо частотника без проверки схемы, двигателя и требований системы управления.
- Не копировать параметры с другого объекта без сверки шильдика двигателя, диапазона скорости, направления и внешних сигналов.
- Не вскрывать преобразователь и не касаться силовых клемм: после отключения внутри может сохраняться опасное напряжение.
ГРУППЫ ОТКАЗОВ
Что может выглядеть как неисправность частотника
Код на дисплее указывает направление проверки, но не всегда на повреждение самого преобразователя. Диагностика идёт по всей цепи от питания и команды до двигателя и механики.
Команда запуска и скорость
Проверяем выбранный режим, дискретные входы, разрешения, задание частоты, датчики и межблокировки.
Параметры двигателя
Сверяем номинальные напряжение, ток, частоту, мощность, обороты, схему соединения и допустимый диапазон работы.
Моторный кабель и обмотки
Исключаем повреждение изоляции, межфазное замыкание, обрыв фазы, плохой контакт и ошибочное подключение.
Механическая нагрузка
Проверяем свободное вращение, крыльчатку, подшипники, ремни, заслонки и реальное сопротивление воздушного тракта.
Сам преобразователь
Оцениваем силовой модуль, питание управления, охлаждение, вентиляторы, датчики тока и плату после исключения внешних причин.
ДИАГНОСТИКА
Как локализуем отказ до ремонта преобразователя
Последовательность не позволяет заменить частотник, когда авария вызвана двигателем, проводкой, настройкой или заклинившим вентилятором.
Фиксируем состояние
Записываем полный код, момент появления, выбранный режим, заданную частоту и историю работ перед отказом.
Проверяем безопасное питание
Оцениваем ввод, фазы, защиту, клеммы и условия питания без обхода штатной схемы.
Проверяем команду и задание
Сопоставляем входные сигналы, разрешение запуска, межблокировки и фактическое задание скорости.
Сверяем двигатель и параметры
Сравниваем настройки с шильдиком и схемой подключения, исключаем неверные токовые и частотные пределы.
Проверяем кабель и механику
Диагностируем моторную линию, обмотки и вращающуюся часть вентилятора, которая может создавать аварийный ток.
Принимаем решение по приводу
После локализации согласуем настройку, восстановление внешних цепей, компонентный ремонт, замену или отдельный ремонт двигателя.
РЕЗУЛЬТАТ РАБОТ
Что может быть выполнено после диагностики
- Восстановление питания, управляющей команды, задания скорости или внешней межблокировки при подтверждённом дефекте цепи.
- Коррекция параметров после сверки с двигателем, схемой подключения и допустимым режимом вентилятора.
- Ремонт моторного кабеля, клемм или подключений отдельным согласованным объёмом.
- Компонентная диагностика и ремонт платы либо силовой части, когда неисправность локализована внутри преобразователя.
- Подбор совместимой замены и перенос проверенных параметров без слепого копирования неизвестной конфигурации.
- Контрольный запуск с проверкой направления, частоты, тока, разгона, нагрева и работы защит под фактической нагрузкой.
Что прислать до выезда
- Дисплей с полным кодом аварии и текущей частотой.
- Шильдик частотного преобразователя.
- Шильдик двигателя и вентилятора.
- Закрытый щит и панель управления общим планом.
- Описание последовательности: команда, разгон, остановка и повтор ошибки.
Не открывайте щит и корпус преобразователя ради фотографии. Достаточно безопасного вида дисплея, маркировки и внешней панели.
ГРАНИЦЫ УСЛУГИ
Ремонт частотника не отделяется от двигателя и вентилятора
Преобразователь управляет электродвигателем и реагирует на внешние сигналы и нагрузку. Поэтому одинаковая авария может требовать разных работ.
Ошибка вызвана настройкой
Корректируем только после сверки двигателя, механики и требуемого режима вентиляции.
Повреждён кабель или двигатель
Согласуем отдельный ремонт моторной линии или двигателя; замена частотника не устранит внешнее замыкание.
Заклинил вентилятор
Восстанавливаем механику и проверяем привод после устранения перегрузки.
Не приходит команда
Диагностируем кнопки, автоматику, датчики и межблокировки, а не разбираем исправный преобразователь.
Неисправен преобразователь
Согласуем компонентный ремонт или замену с проверкой совместимости и последующим запуском.
Нужен новый алгоритм
Проектирование и модернизация логики управления оцениваются отдельно от восстановления существующего отказа.
ВОПРОСЫ
Вопросы о ремонте частотного преобразователя
Код ошибки помогает выбрать направление проверки, но окончательное решение принимается после проверки подключённого двигателя и нагрузки.
Всегда ли ошибка по току означает неисправный частотник?
Нет. Причиной могут быть короткое замыкание в кабеле или двигателе, заклинивание вентилятора, слишком быстрый разгон или неверные параметры.
Можно ли заменить частотник на другой бренд?
Можно только после проверки напряжения, мощности, тока, типа управления, входов и выходов, диапазона частоты, торможения и совместимости со схемой.
Почему частотник включён, но двигатель не запускается?
Проверяются команда запуска, разрешения, задание скорости, режим местного или дистанционного управления, межблокировки и состояние выхода.
Ремонтируется ли силовая часть на объекте?
Это зависит от мощности, конструкции, характера повреждения и возможности безопасной диагностики. Часть работ может потребовать демонтажа и проверки в мастерской.
Заявка на диагностику частотника
Пришлите код и последовательность отказа
Укажите модель преобразователя и двигателя, полный код ошибки, заданную частоту и момент, когда привод останавливается или не запускается.
- Дисплей с кодом ошибки
- Шильдики частотника и двигателя
- Последовательность запуска и остановки
