Восстановление подтверждённого дефекта
Компонентный ремонт электронных плат

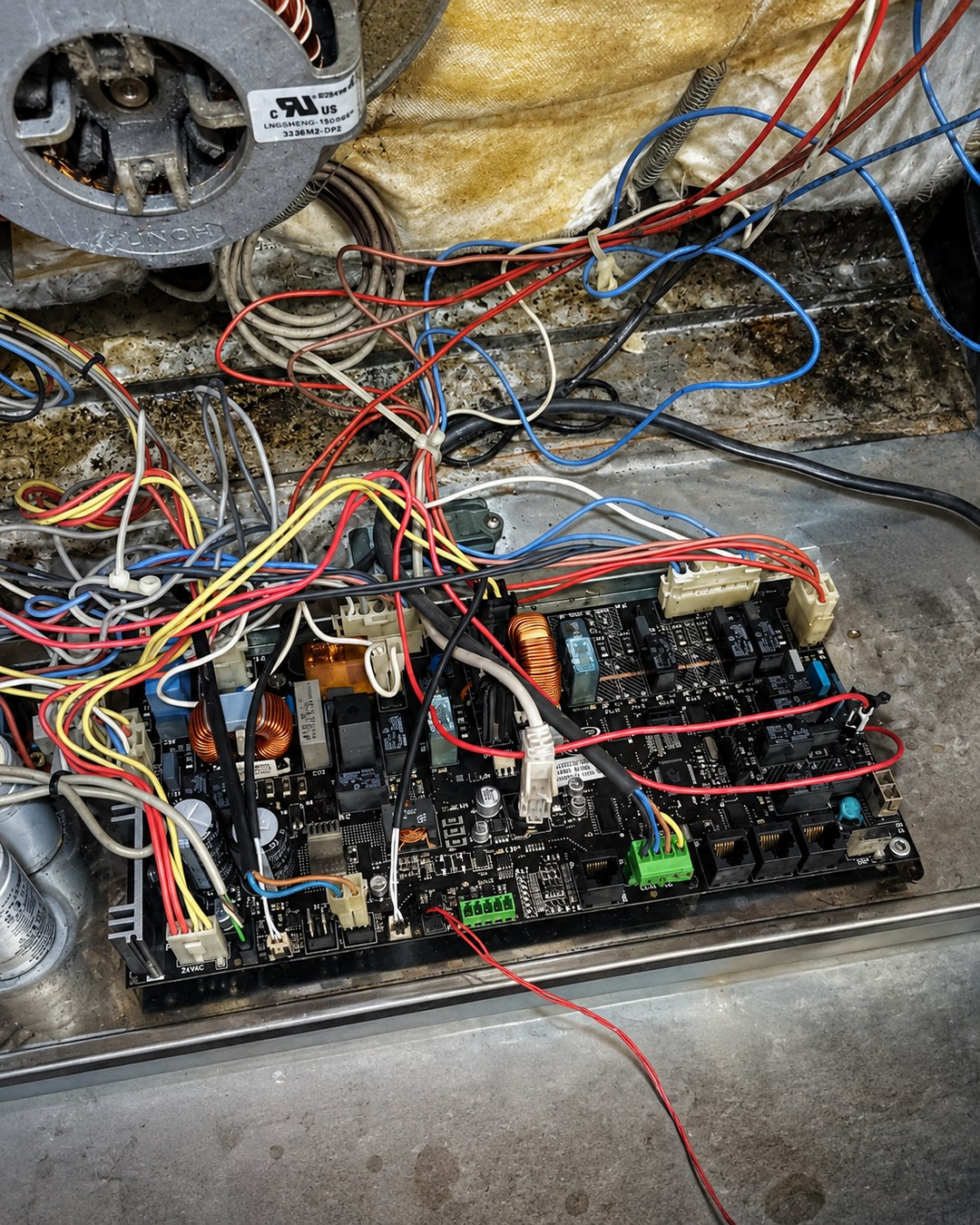

Компонентный ремонт имеет смысл только после локализации: одна сгоревшая деталь может быть следствием перегрузки, повреждения драйвера, нестабильного питания или внешней нагрузки. Поэтому проверяется цепь, а не только заметный элемент.
Источники питанияСиловые и интерфейсные цепиКонтроль соседних элементов
Не одна услуга, а диагностический маршрут
Как выглядит задача именно в этом направлении
Компонентный ремонт имеет смысл только после локализации: одна сгоревшая деталь может быть следствием перегрузки, повреждения драйвера, нестабильного питания или внешней нагрузки. Поэтому проверяется цепь, а не только заметный элемент.
Силовые выходы
Реле, симисторы, MOSFET, IGBT, драйверы, оптроны, снабберные цепи и токовые дорожки.
Интерфейсы и входы
RS-485/CAN-подобные линии, опторазвязка, входы датчиков, делители, фильтры, разъёмы дисплея и межплатные соединения.
Механическое восстановление
Разъёмы, площадки, локальные проводники и переходы восстанавливаются только при сохранной основе и возможности контролировать токовую нагрузку.
Диагностическая матрица
Симптом не равен диагнозу
Каждый симптом раскладывается на цепь платы и связанные внешние узлы. Это снижает риск заменить или ремонтировать исправный модуль.
| Найденный признак | Недостаточный вывод | Что проверяется дальше |
|---|---|---|
| Почерневшее реле | «Реле плохое — заменить». | Сопротивление нагрузки, ток контактов, драйвер катушки, защитный диод, состояние клемм и нагрев соединения. |
| Пробит симистор или MOSFET | «Поставить такой же корпус». | Напряжение и ток, импульсный режим, затворный драйвер, оптрон, снаббер, радиатор и внешняя нагрузка. |
| Вздутый конденсатор | «Поменять один конденсатор». | Температура зоны, пульсации, ESR соседних элементов, режим преобразователя и состояние обратной связи. |
| Сгоревшая дорожка | «Кинуть перемычку потолще». | Причина сверхтока, сечение проводника, повреждение под маской, изоляционные расстояния и защита цепи. |
| Коррозия возле микросхемы | «Очистить и включить». | Подъеденные выводы, переходные отверстия, утечки между цепями, остатки химии и состояние соседних пассивных компонентов. |
Что считается доказательством
Не «пропаяли», а подтвердили причину и результат
На странице перечислены не рекламные обещания, а контрольные точки, которые должны присутствовать в заказе.
Сначала схема отказа
Сопоставляем симптом оборудования с назначением входов и выходов платы, чтобы не ремонтировать случайно найденное отклонение.
Замена с проверкой параметров
Корпус и маркировка не всегда дают достаточную информацию. Сверяются электрические характеристики, быстродействие, температурный диапазон и допустимые режимы.
Контроль теплового режима
Новый компонент не должен работать на пределе из-за плохого радиатора, высохшего термоинтерфейса, повышенных пульсаций или перегруженной нагрузки.
Повторные измерения
После монтажа проверяются сопротивления, ток потребления, питающие шины, управляющие сигналы и нагрев. Внешний вид пайки — только часть контроля.
Рабочий процесс
Порядок от заявки до функционального теста
Состав этапов зависит от оборудования, но у каждого должен быть измеримый результат и понятное ограничение.
Связать дефект с функцией
Определяем, какой вход, выход или питание соответствует реальному симптому оборудования.
Проверить соседнюю цепь
Измеряем драйверы, защиту, пассивные элементы и соединения вокруг повреждённой детали.
Исключить внешнюю перегрузку
Проверяем исполнительный узел и проводку, если повреждён силовой выход.
Подобрать компонент
Сверяем параметры и условия работы, а не только размер корпуса и количество выводов.
Выполнить монтаж
Используем контролируемую температуру, защищаем соседние элементы и не повреждаем площадки.
Очистить и осмотреть
Удаляем технологические остатки, проверяем под увеличением и восстанавливаем защиту зоны при необходимости.
Повторить электрический контроль
Сравниваем значения до и после ремонта и контролируем запуск с ограничением тока.
Проверить функцию
Используем имитатор или оборудование, если без них нельзя подтвердить результат.
Границы услуги
Что мы специально не обещаем
- Замена микроконтроллера бессмысленна без подходящей прошивки, конфигурации и возможности программирования.
- BGA-компонент может потребовать специализированного процесса и последующей функциональной проверки; простой прогрев не считается ремонтом.
- Плата после множественных вмешательств может иметь скрытые обрывы и повреждённые площадки, которые резко увеличивают риск и стоимость.
- Компонентный ремонт не должен обходить защитные цепи или менять номиналы ради того, чтобы устройство временно запустилось.
Практическая подготовка
Как отличаем первичный дефект от вторичного повреждения
В силовой и импульсной электронике видимый повреждённый компонент часто находится в конце цепочки причин. Поэтому диагностическая гипотеза проверяется в обе стороны: что управляло компонентом и какую нагрузку он питал.
- Для ключа проверяются драйвер, затворные цепи, защита и качество управляющего импульса; новый транзистор не устанавливается в неизвестный режим.
- Для реле оценивается ток нагрузки, пусковой режим, состояние контактора или двигателя и нагрев клемм.
- Для стабилизатора определяется ток потребителя и возможное короткое замыкание на питаемой шине.
- Для интерфейсной микросхемы проверяются кабель, терминаторы, питание другого модуля и импульсы перенапряжения.
- Для сгоревшей дорожки устанавливается источник сверхтока и состояние текстолита; перемычка не должна скрывать карбонизацию.
Маршруты внутри кластера
Продолжить по конкретному узлу или типу оборудования
Вопросы до передачи платы
Что важно уточнить заранее
Вы заменяете микросхемы и силовые ключи?
Да, когда дефект подтверждён измерениями, доступен корректный компонент и есть способ проверить связанную цепь. Сам факт замены детали не является достаточным результатом.
Можно ли восстановить дорожку после выгорания?
Локально — иногда да. Сначала оценивается глубина повреждения, состояние внутренних слоёв, ток цепи и изоляционные расстояния.
Почему нельзя просто пропаять всю плату?
Массовая пропайка без локализации может перегреть компоненты, скрыть исходный дефект и создать новые перемычки или трещины. Ремонт должен быть адресным.
