Система от зонта до точки выброса

Вытяжная вентиляция ресторана: диагностика и ремонт

Вытяжная система работает как единая цепочка: зонт захватывает выброс, фильтры защищают канал, вентилятор создаёт расход, а воздуховоды и заслонки выводят воздух наружу. Проверяем действующую систему без подмены ремонта проектированием новой.

Обсудить диагностику Отправить фото узла

Зонт, канал и вентилятор
Проверка фактического режима
Без проектных обещаний

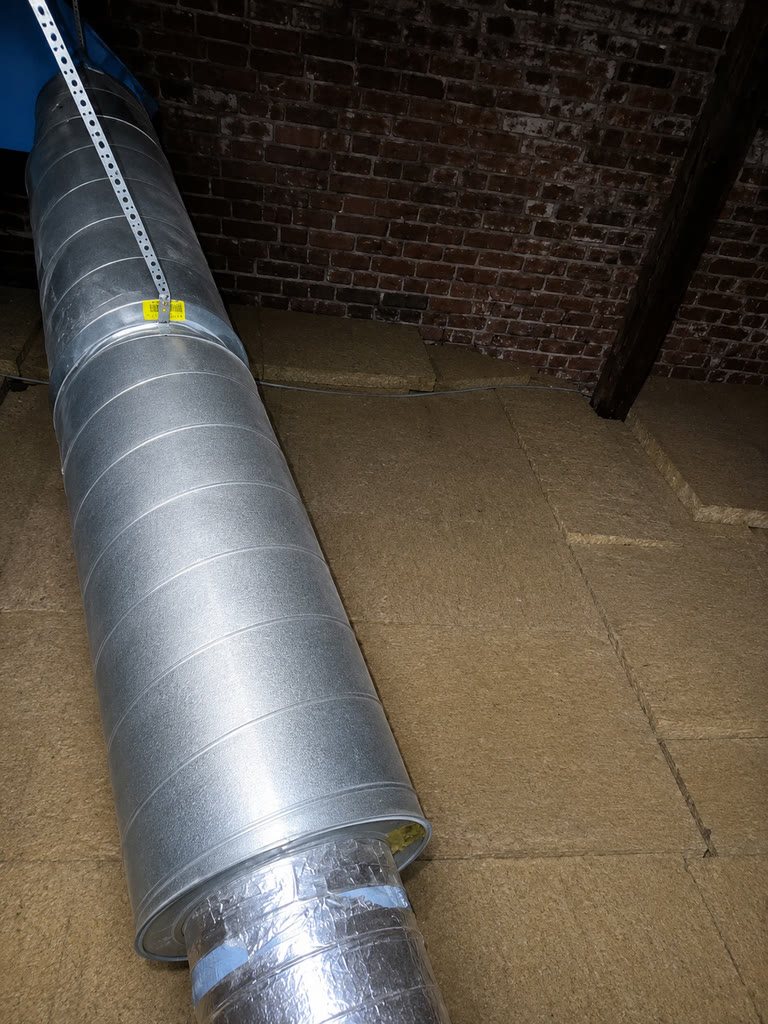

Спиральный воздуховод действующей вытяжной вентиляции ресторана в техническом помещении — Воздушный тракт действующей вытяжки

БЕЗОПАСНОСТЬ

Когда вытяжку нельзя считать исправной

Вращающийся вентилятор ещё не означает, что дым, жирный аэрозоль и тепло безопасно удаляются из рабочей зоны.

Дым, гарь или горячий воздух остаются под зонтом и распространяются по кухне.
Вентилятор отключается защитой, не набирает режим либо запускается нестабильно.
По каналам передаются сильный гул, вибрация, удары или металлический шум.
Запах уходит в зал, подъезд, соседние помещения или возвращается через другие решётки.

НЕ ДЕЛАТЬ

Что не является безопасной диагностикой

Попытка усилить тягу одним действием может нарушить баланс и ускорить загрязнение либо износ.

Не считать факт вращения вентилятора измерением производительности всей системы.
Не снимать штатные жировые фильтры и не оставлять зонт работать без них.
Не повышать скорость частотника и не переставлять заслонки без фиксации исходного режима.
Не обещать новый канал или более мощный вентилятор до проверки захвата, сопротивления и притока.

ДИАГНОСТИЧЕСКАЯ КАРТА

Какие причины разделяет инженер

Потеря эффективности возникает в любой точке цепочки — от положения оборудования под зонтом до выброса воздуха наружу.

Зонт не захватывает выброс

Оборудование смещено, вылет зонта недостаточен, появились боковые потоки или выросла тепловая нагрузка.

Фильтры ограничивают проход

Жировой налёт и неправильная установка фильтров создают сопротивление и неравномерное всасывание.

Вентилятор не выдаёт расход

Низкая скорость, неверное вращение, загрязнённая крыльчатка, ремень или износ привода снижают производительность.

Канал и заслонки сопротивляются потоку

Закрытая заслонка, деформация, засор, повреждение или неудачный доступный участок меняют аэродинамику.

Воздух теряется через негерметичность

Разошедшиеся стыки и повреждённые соединения создают подсос или выброс до расчётной точки.

Приток не компенсирует удаление

Сильное разрежение, закрытые двери и отказ приточной части мешают вытяжке работать устойчиво.

ПОРЯДОК ПРОВЕРКИ

Как локализуем неисправность

Проверяем не отдельную деталь, а последовательность захвата, перемещения и выброса воздуха.

Определяем обслуживаемые зоны

Уточняем, какие зонты и линии подключены к вентилятору, когда проявляется проблема и что изменилось на кухне.

Наблюдаем рабочий режим

Смотрим, где остаются пар, дым и тепло, как открытие дверей влияет на поток и одинаково ли тянет по площади зонта.

Проверяем зонт и фильтры

Оцениваем положение оборудования, состояние жироуловителей, доступные загрязнения и распределение всасывания.

Проверяем вентилятор и управление

Сверяем направление, скорость, ток, ремень, крыльчатку, двигатель, контактор и частотный преобразователь.

Осматриваем доступный тракт

Проверяем заслонки, стыки, крепления, деформации, сервисный доступ и признаки подсоса либо утечки.

Проверяем баланс после работ

Сравниваем локальный захват, устойчивость режима, шум, перенос запаха и совместную работу с притоком.

ВОЗМОЖНЫЙ РЕЗУЛЬТАТ

Что ремонтируем после подтверждения причины

Чистка и обслуживание зонта, фильтров, доступной крыльчатки и согласованных участков канала.
Ремонт вентилятора, двигателя, ременного привода, креплений и виброизоляции после подтверждения причины.
Восстановление заслонки, герметичности стыка, подвеса или доступного повреждённого участка воздуховода.
Ремонт контактора, защиты, датчика, частотного управления и межблокировки с приточной частью.
Настройка штатного режима существующей системы после ремонта без выдачи локальной регулировки за новый проект.
Фиксация несоответствия действующей системы изменившейся кухонной нагрузке для отдельной проектной оценки.

Что прислать до выезда

Общий вид зонта вместе с оборудованием под ним.
Жировые фильтры и нижняя часть зонта.
Вентилятор, двигатель, ремень и шильдик.
Доступные заслонки, стыки и участки трассы.
Видео дыма или пара в обычном рабочем режиме, если это безопасно.

Не поднимайтесь на крышу, не открывайте щит и не снимайте ограждения ради фотографии.

СОСТАВ РАБОТ

Что определяет состав работ

Для вытяжной системы важны не только модель вентилятора, но и конфигурация обслуживаемых зон и доступ к воздушному тракту.

Количество зонтов

Один вентилятор может обслуживать несколько линий с разной нагрузкой и собственными заслонками.

Протяжённость и доступ

Сервисные люки, технические помещения, крыша и закрытые участки определяют объём осмотра и очистки.

Состояние привода

Двигатель, крыльчатка, ремень, частотник и защита требуют разных способов проверки и ремонта.

Изменения на кухне

Новое оборудование или перестановка горячей линии могут изменить требования к существующей системе.

ВОПРОСЫ

Важное по этому сценарию

Ответы помогают подготовиться к выезду, но не заменяют осмотр и измерения на объекте.

Что относится к вытяжной вентиляции ресторана?

Зонт и фильтры, местные ответвления, воздуховоды, заслонки, вентилятор, двигатель, управление, крепления и точка выброса образуют одну действующую цепочку.

Чем вытяжная вентиляция отличается от местного зонта?

Зонт только захватывает выброс над оборудованием. Дальше воздух должен пройти через фильтры, канал, вентилятор и точку выброса.

Почему работающий вентилятор не гарантирует тягу?

Он может вращаться в неверном направлении, работать на низкой скорости или преодолевать слишком высокое сопротивление фильтров, заслонки и канала.

Когда нужен отдельный проект, а не ремонт?

Когда действующая система исправна, но не справляется после изменения оборудования, планировки или нагрузки кухни. Тогда локальный ремонт не заменяет проектную оценку.
