🚨 СРОЧНАЯ ЗАЯВКА

Утечка в моечной зоне

Промышленная посудомоечная машина течёт

Источник определяют по моменту появления воды: во время наполнения, мойки, ополаскивания или слива. Эксплуатацию прекращают при воде возле электрических компонентов.

Разобрать симптомПередать модель инженеру

Поиск утечки

Соединения, патрубки и внутренний поддон

После отключения машины определяют, откуда поступает вода: из внешних соединений, сливной трассы, бойлера, насоса или внутренних патрубков.

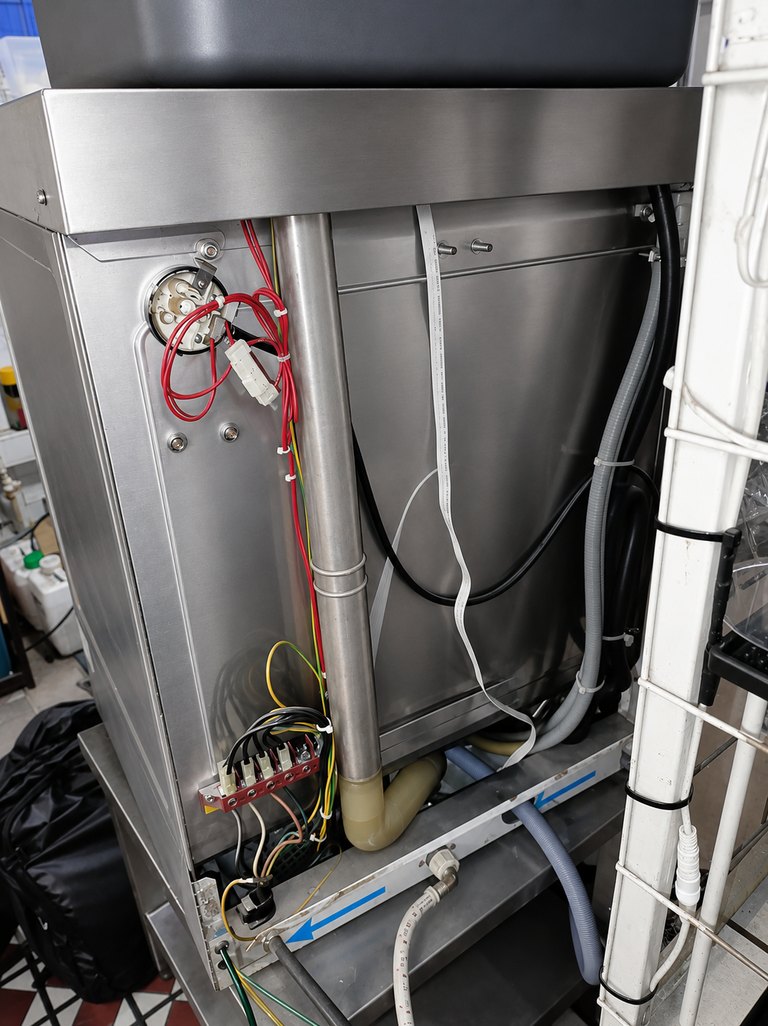

Задняя сервисная сторона промышленной посудомоечной машины со сливной трубой, кабелями и шлангами
Сливная труба, кабели, клеммная колодка и шланги на задней сервисной стороне машины.

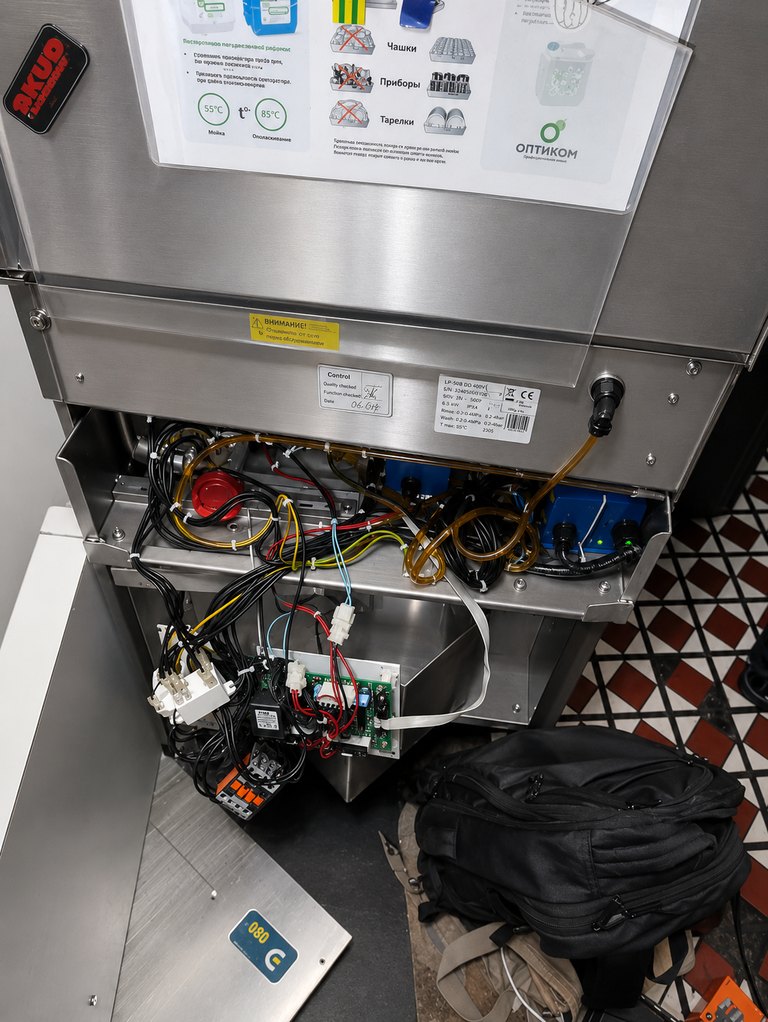

Промышленная посудомоечная машина с полностью открытым сервисным отсеком и вынесенной платой
Полный сервисный доступ к насосам, трубкам, проводке и плате управления.

Изображения обработаны для повышения наглядности. Мелкая геометрия, маркировка и взаимное положение небольших деталей могут отличаться от исходных фотографий; для измерений, электрических подключений и дефектовки используют фактический осмотр и документацию конкретной модели.

Технический контекст

Место лужи не всегда совпадает с местом утечки

Вода может стекать по раме и выходить с другой стороны машины. Поэтому диагностика начинается с сухого корпуса и наблюдения за отдельными этапами цикла, если пробный запуск безопасен.

У фронтальных машин проверяют уплотнение двери и уровень в баке, у купольных — геометрию купола и разбрызгивание, у конвейерных — секционные соединения, шторы и транспортный тракт.

Уплотнения

Дверь, купол, ответные поверхности и геометрия закрытия.

Шланги и соединения

Впуск, насосы, бойлер, дозаторы и слив.

Насос

Торцевое уплотнение, корпус и соединения циркуляционного тракта.

Перелив

Уровень в баке, переливная труба и работа дренажа.

Порядок проверки

Что фиксировать до разборки

  1. 01

    Обесточить машину, если вода дошла до кабеля, клемм или электрического отсека.

  2. 02

    Вытереть доступную воду и отметить, на каком этапе она появляется снова.

  3. 03

    Сфотографировать сторону и высоту первого появления воды.

  4. 04

    Не подтягивать пластиковые соединения с чрезмерным усилием и не герметизировать их случайным составом.

Матрица диагностики

Какие контуры проверяются

Контур или узелПроявлениеЧто проверяется
Дверь или куполВода выходит спереди во время мойкиУплотнение, закрытие, уровень и направление струй
Впускной трактТечь появляется при наполненииШланг, клапан, фитинги и давление
Циркуляционный насосВода появляется только при работе мойкиКорпус, уплотнение вала и патрубки
Бак и швыМедленная течь независимо от этапаКоррозия, трещины и сварные соединения
СливПротечка возникает при завершении циклаШланг, насос, клапан и соединение с канализацией

Когда остановить эксплуатацию

  • Вода попадает к кабелям, клеммам или платам
  • Утечка не прекращается после штатного отключения

Связанные страницы

Перейти к нужному этапу или симптому

Ремонт промышленных посудомоечных машинГлавный раздел ремонта и диагностикиТехническое обслуживаниеРегламент очистки, контроля и профилактикиДиагностика машиныПроверка цикла по этапам и измерениямКак работает машинаБак, бойлер, насосы, рукава и дозированиеФронтальные машиныПодстольная компоновка и дверной интерлокКупольные машиныУстройство проходной моечной зоныКонвейерные линииКассетный и пальчиковый транспортный трактСтаканомоечные машиныМойка стекла, короткие циклы и качество водыКотломоечные машиныМойка крупного кухонного инвентаряВодоподготовкаУмягчение, деминерализация и осмосДозирование химииПодача моющего средства и ополаскивателяНе набирает водуВпуск, давление и контроль уровняНе сливает водуФильтры, перелив, насос и дренажПлохо моетДавление, температура, химия и загрузкаНе включаетсяПитание, выключатель и управляющие цепиНе запускает циклДверь, купол, уровень и условия готовностиПостоянно набирает водуКлапан, уровень, перелив и управлениеНе греет водуБак, бойлер, датчики и защитыВыбивает автоматИзоляция, ТЭНы, насосы и влагаОстанавливается в циклеБлокировки, уровень, нагрев и насосыКоды ошибокРасшифровки только по модели и официальному документуНизкое давлениеФильтры, насос, рабочее колесо и гидравлические потериНе вращаются рукаваФорсунки, опоры, фильтры и циркуляцияНе сушит посудуОполаскивание, температура, химия и модуль сушкиПятна и разводыВода, ополаскиватель, температура и загрузкаПена в бакеТип химии, передозировка и остатки ручного средстваНе подаётся моющее средствоКанистра, трубка, помпа и управляющий сигналНе подаётся ополаскивательДозатор, линия всасывания и финальное ополаскиваниеНе движется конвейерПривод, защита, датчики и механическая блокировкаНе закрывается куполМеханика подъёма, направляющие и интерлокРемонт WinterhalterUC, PT, CTR и диагностика по серииРемонт HOBARTPROFI, PREMAX, FLOW и модельная диагностикаРемонт MEIKOM-iClean, UPster и коды конкретных моделейРемонт Electrolux ProfessionalПодстольные, купольные и конвейерные серииРемонт AbatМПК-500Ф, МПК-700К и техническая документацияРемонт DIHRGS, HT, RX и другие профессиональные серии

Заявка на диагностику

Передайте модель и этап сбоя

Чем точнее указаны модель, код и момент остановки цикла, тем быстрее можно подготовить диагностический сценарий.

8 (999) 005-71-72

Официальные материалы по оборудованию

Устройство, коды и процедуры применяются только в пределах указанных серий и моделей.

FAQ

Частые вопросы

Можно ли продолжить работу при небольшой течи?

Нет, если вода может попасть на электрику или источник не установлен. Даже небольшая утечка способна быстро усилиться.

Почему течёт только во время мойки?

Проверяют контур под давлением: насос, рукава, патрубки, дверь или купол и слишком высокий уровень.

Можно ли использовать герметик как временный ремонт?

Случайный герметик может загрязнить гидравлический тракт и затруднить ремонт. Узел восстанавливают штатным уплотнением или деталью.
