Внешнее питание
Автомат, ввод, кабель, клеммы и фактическое напряжение под нагрузкой.
Аварийный симптом питания
Промышленная посудомоечная машина не включается
Отделяем полное отсутствие питания от ситуации, когда дисплей работает, но цикл не запускается. При воде возле электрики, запахе гари или повторном срабатывании защиты машину не включают повторно.

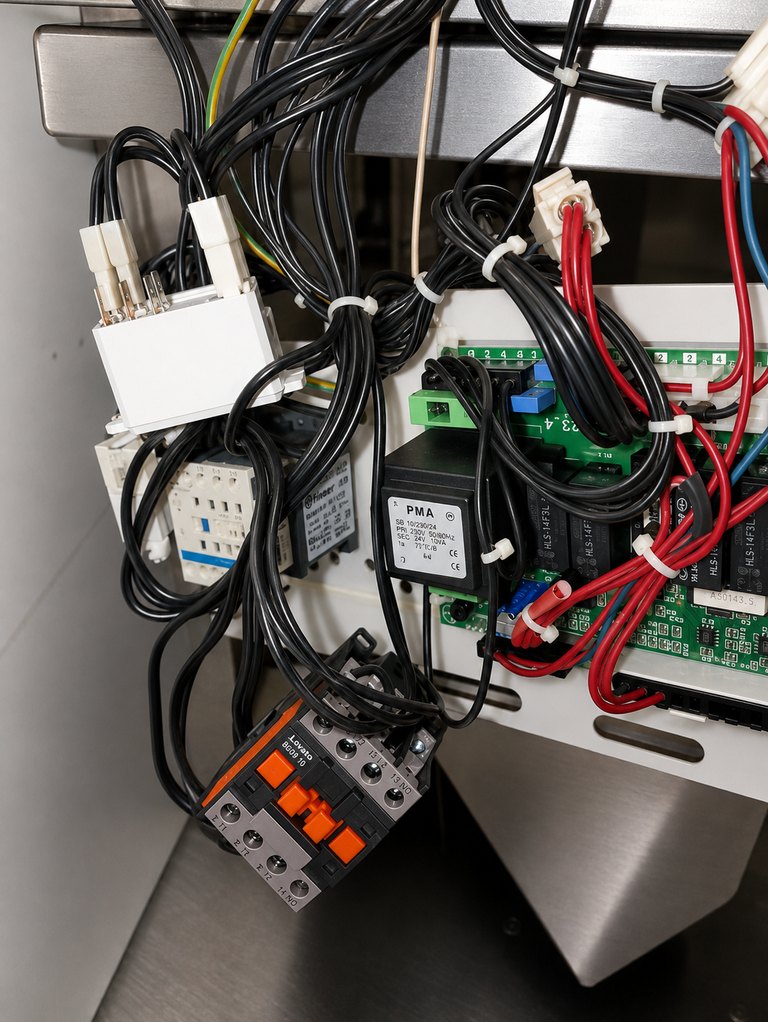

Электрическая часть
Питание, контактор и цепи управления
После проверки внешнего питания инженер переходит к клеммам, защитам, контактору, трансформатору и плате управления.
Изображения обработаны для повышения наглядности. Мелкая геометрия, маркировка и взаимное положение небольших деталей могут отличаться от исходных фотографий; для измерений, электрических подключений и дефектовки используют фактический осмотр и документацию конкретной модели.
Технический контекст
Сначала определить: нет питания или нет разрешения на запуск
Если панель полностью погасла, диагностика начинается с внешней питающей линии, автомата, кабеля, главного выключателя и входного блока питания. Наличие напряжения на розетке или вводе ещё не доказывает исправность внутренних цепей.
Если дисплей включается, но программа не стартует, это другой симптом: проверяются дверь или купол, уровень воды, кнопка запуска и условия готовности. Эти сценарии не следует объединять в одну причину.
Главный выключатель
Механическое состояние, контакты и подача питания на внутренние цепи.
Блок питания
Выходные напряжения и стабильность питания контроллера.
Плата управления
Питание, предохранители, разъёмы и признаки повреждения.
Порядок проверки
Что фиксировать до разборки
- 01
Проверить, погасла ли панель полностью или на дисплее остаётся сообщение.
- 02
Зафиксировать момент отказа: после мойки, после протечки, при нагреве или сразу при включении.
- 03
Проверить только доступный внешний автомат и ввод без вскрытия корпуса.
- 04
При запахе гари, воде возле кабеля или повторном отключении защиты оставить машину обесточенной.
Матрица диагностики
Какие контуры проверяются
| Контур или узел | Проявление | Что проверяется |
|---|---|---|
| Питающая линия | Панель полностью не светится | Напряжение, автомат, кабель и клеммы |
| Главный выключатель | Питание пропадает при движении ручки | Контакты и механика выключателя |
| Внутренний блок питания | Сеть есть, контроллер не запускается | Вход и выход блока питания |
| Плата управления | Питание присутствует, индикации нет | Предохранители, разъёмы и потребление |
| Влага | Отказ появился после протечки или мойки | Следы воды и сопротивление изоляции |
Когда остановить эксплуатацию
- Есть вода рядом с электрическими компонентами
- Повторно срабатывает автомат или появляется запах гари
