Фильтры и всасывание
Загрязнение сеток и насосного фильтра ограничивает подачу к рабочему колесу.
Слабая циркуляция моющего раствора
Низкое давление в посудомоечной машине
Слабая струя не означает автоматическую замену насоса. Сначала разделяют недостаточное наполнение, забитый фильтр, потерю производительности насоса, засор рукавов и утечку внутри моечного контура.
Циркуляция воды

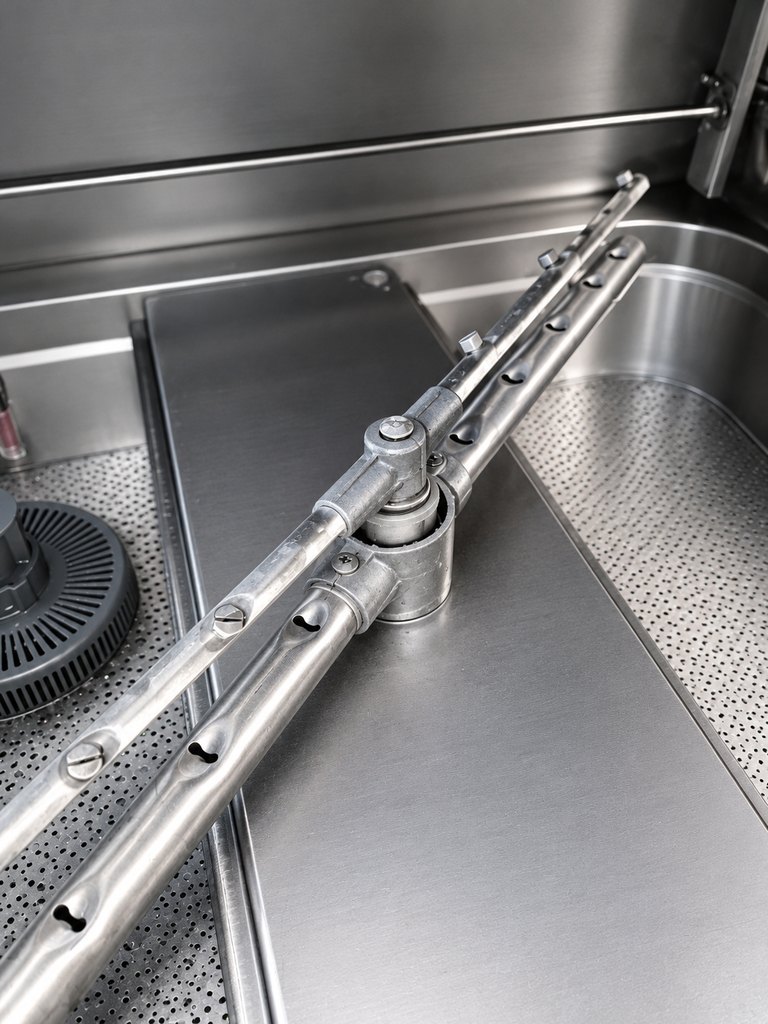

Разбрызгиватель и гидравлическое сопротивление
Давление оценивают вместе с состоянием форсунок, фильтров, насоса, патрубков и уровнем воды в баке.
Изображения обработаны для повышения наглядности. Мелкая геометрия, маркировка и взаимное положение небольших деталей могут отличаться от исходных фотографий; для измерений, электрических подключений и дефектовки используют фактический осмотр и документацию конкретной модели.
Технический контекст
Давление формируется всей гидравлической цепью
Моющий насос забирает воду из бака через фильтры и подаёт её в коллекторы и вращающиеся рукава. Давление снижается, если бак недозаполнен, фильтр или всасывающий канал ограничен, рабочее колесо повреждено, форсунки открыты нештатно либо часть потока теряется через соединение.
Оценка только по звуку насоса ненадёжна. Инженер сопоставляет уровень воды, ток двигателя, состояние рабочего колеса, напор в рукавах и фактическое качество мойки. Для конвейерных машин дополнительно разделяют давление моечной и финальной ополаскивающей зон.
Моечный насос
Износ рабочего колеса, неверное вращение и электрическая перегрузка снижают производительность.
Моечные рукава
Засор форсунок, неправильная установка и потеря заглушки меняют распределение потока.
Гидравлические потери
Негерметичное соединение, трещина или открытый дренаж уменьшают рабочий уровень и напор.
Порядок проверки
Что фиксировать до разборки
- 01
Зафиксировать, одинаково ли слабый поток сверху и снизу и меняется ли он после очистки доступных фильтров.
- 02
Проверить фактический уровень воды и убедиться, что машина завершила наполнение до запуска мойки.
- 03
Осмотреть доступные форсунки и правильность установки рукавов без вскрытия насосного отсека.
- 04
Передать инженеру модель, этап цикла, звук насоса и видео вращения рукавов, если запуск безопасен.
Матрица диагностики
Какие контуры проверяются
| Контур или узел | Проявление | Что проверяется |
|---|---|---|
| Низкий уровень в баке | Насос шумит, струя слабая сразу после запуска | Наполнение, перелив, датчик уровня и дренаж |
| Насосный фильтр | Поток ухудшается по мере работы | Загрязнение, посадка и доступное сечение |
| Рабочее колесо | Двигатель работает, производительность недостаточна | Износ, блокировка, направление вращения и ток |
| Рукава и форсунки | Неравномерные зоны мойки | Проходимость, заглушки, опоры и установка |
| Внутренняя утечка | Давление нестабильно, уровень падает | Патрубки, коллекторы, уплотнения и дренажный тракт |
Когда остановить эксплуатацию
- Есть вода рядом с электрическими компонентами
- Повторно срабатывает автомат или появляется запах гари
