Вытяжной агрегат на крыше

Крышный вентилятор ресторана: диагностика и ремонт

Крышный вентилятор может обслуживать один зонт или несколько кухонных зон. Проверяем сам агрегат, питание, управление, крепления, подключённый канал и фактический расход, учитывая безопасный доступ на крышу.

Обсудить диагностику Отправить фото узла

Безопасный доступ на крышу
Привод и воздушный тракт
Проверка обслуживаемых зон

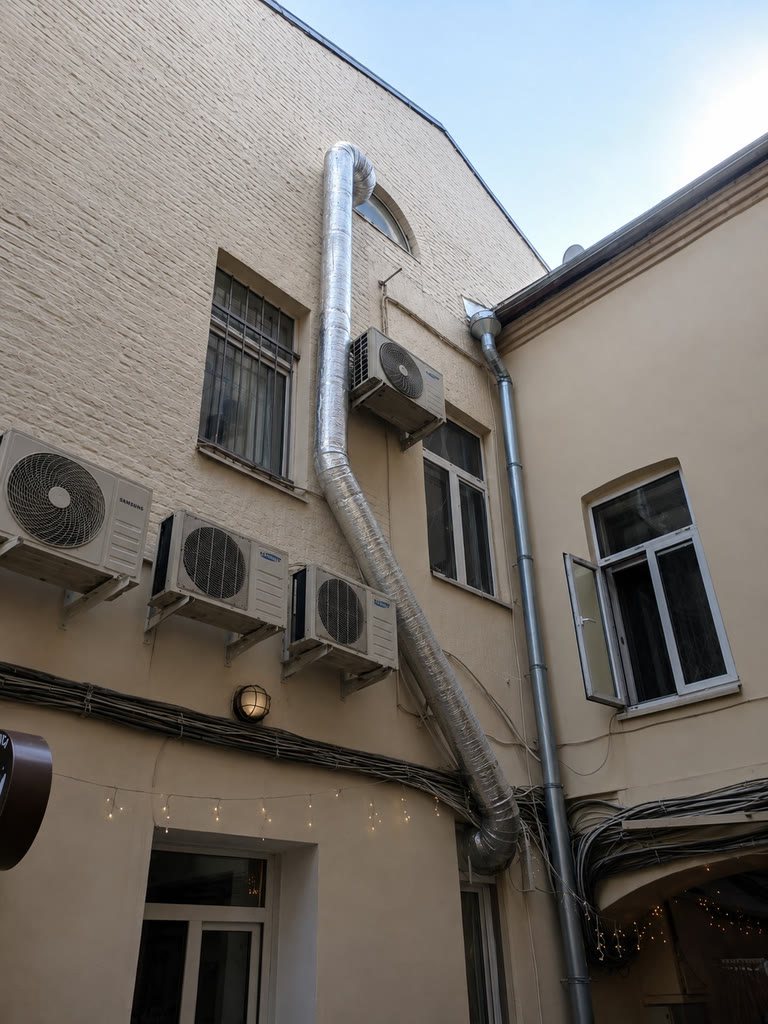

Наружный вентиляционный воздуховод ресторана и участок трассы к крышному вентилятору — Наружная трасса и точка выброса

БЕЗОПАСНОСТЬ

Когда крышный вентилятор оставляют отключённым

Неисправность на крыше может одновременно влиять на кухню, наружный выброс и безопасность самого агрегата.

Из корпуса, клеммной коробки или кабеля идут дым, гарь либо видны следы перегрева.
Агрегат сильно вибрирует, смещается на основании или передаёт удары на воздуховод и кровлю.
Автомат или защита повторно отключают двигатель, запуск происходит рывками или с гудением.
Ослаблены наружные детали, ограждение, крепления или соединение с каналом.

НЕ ДЕЛАТЬ

Что не является безопасной диагностикой

Крышное размещение добавляет риски высоты, погоды и ограниченного доступа, поэтому самостоятельная проверка должна быть только визуальной из безопасной зоны.

Не выходить на кровлю без штатного допуска, безопасного маршрута и подходящих погодных условий.
Не касаться крыльчатки, ремня и двигателя при поданном питании или возможном дистанционном запуске.
Не выполнять повторные пуски после удара, заклинивания, запаха гари и срабатывания защиты.
Не лить воду на агрегат, двигатель, клеммную коробку и электрические соединения.

ДИАГНОСТИЧЕСКАЯ КАРТА

Какие причины разделяет инженер

Слабая тяга на кухне не всегда означает поломку двигателя: крышный агрегат связан с каналом, заслонками, питанием и несколькими обслуживаемыми зонами.

Двигатель и питание

Перегрузка, повреждение обмоток, контактор, кабель, клеммы и падение напряжения влияют на запуск и нагрев.

Подшипники, вал и крыльчатка

Износ, загрязнение, деформация, ослабление ступицы и касание корпуса вызывают шум и потерю режима.

Ременной привод или муфта

Проскальзывание, несоосность, неправильное натяжение и износ уменьшают обороты и создают дополнительный шум.

Крепления и виброизоляция

Ослабленное основание, разрушенные опоры и жёсткое соединение передают вибрацию на кровлю и воздуховод.

Автоматика и частотник

Неверная команда, ограниченная скорость, ошибка преобразователя или датчика не дают агрегату выйти на штатный режим.

Канал и точка выброса

Засор, закрытая заслонка, деформация, негерметичность или сопротивление наружного участка снижают фактический расход.

ПОРЯДОК ПРОВЕРКИ

Как локализуем неисправность

Диагностика начинается с определения обслуживаемых зон и организации безопасного доступа, а затем соединяет проверку агрегата с результатом на кухне.

Идентифицируем агрегат и зоны

Сверяем шильдик, схему управления и какие зонты или ответвления подключены к данному вентилятору.

Организуем безопасный доступ

Проверяем маршрут на крышу, возможность отключения, погодные ограничения и состояние зоны вокруг агрегата.

Осматриваем корпус и соединения

Оцениваем основание, ограждения, гибкую вставку, наружный канал, кабель и признаки воды либо перегрева.

Проверяем механику

После безопасного отключения проверяем крыльчатку, вал, подшипники, ремень, шкивы и следы касания.

Проверяем электрику и управление

Измеряем питание и ток, проверяем контактор, защиту, частотник, команды и дистанционный запуск.

Сопоставляем с работой кухни

После ремонта контролируем расход, шум, вибрацию и захват на подключённых зонтах.

ВОЗМОЖНЫЙ РЕЗУЛЬТАТ

Что ремонтируем после подтверждения причины

Чистка доступной крыльчатки и внутренних поверхностей агрегата после безопасного отключения и разборки.
Ремонт или замена двигателя, подшипников, ремня, шкивов, муфты и повреждённой крыльчатки после подтверждения.
Восстановление основания, креплений, виброопор, гибкой вставки и соединения с вентиляционным каналом.
Ремонт кабеля, клемм, контактора, тепловой защиты, датчика или частотного управления.
Устранение подтверждённой проблемы доступной заслонки, наружного участка канала или точки выброса.
Отдельная фиксация дефектов кровли и строительных конструкций, которые не относятся к ремонту вентиляционного оборудования.

Что прислать до выезда

Общий вид агрегата и его основания с безопасной точки.
Шильдик вентилятора и двигателя, если он доступен без снятия ограждений.
Соединение агрегата с воздуховодом и гибкая вставка.
Наружный кабель, выключатель или доступная панель управления.
Видео шума или вибрации только без приближения к вращающимся частям.

Не выходите на крышу специально ради фото. Используйте только штатно доступную и безопасную точку наблюдения.

СОСТАВ РАБОТ

Что влияет на объём работ на крыше

Помимо модели агрегата учитываются доступ, высота, погода, способ отключения и связь вентилятора с несколькими кухонными зонами.

Доступ и безопасность

Лестницы, люки, ограждения, высота и состояние кровли определяют возможность выполнения работ.

Конструкция агрегата

Осевой или центробежный вентилятор, прямой или ременной привод требуют разного порядка разборки.

Электрическая схема

Местный выключатель, дистанционный пуск, частотник и межблокировки влияют на диагностику.

Связанные зоны кухни

Один агрегат может обслуживать несколько зонтов, поэтому результат проверяется не только на крыше.

ВОПРОСЫ

Важное по этому сценарию

Ответы помогают подготовиться к выезду, но не заменяют осмотр и измерения на объекте.

Нужно ли заранее организовать доступ на крышу?

Да, если агрегат расположен на закрытой кровле. Нужен штатный безопасный маршрут и возможность согласованно отключить оборудование.

Можно ли отремонтировать крышный вентилятор на месте?

Часть работ выполняется на объекте, если есть безопасный доступ и подходящие условия. Необходимость демонтажа определяется после осмотра конструкции и повреждения.

Почему крышный вентилятор работает, а тяга слабая?

Причина может быть в низкой скорости, загрязнении, ремне, крыльчатке, заслонке, канале, негерметичности или недостаточном притоке на кухню.

Чем эта страница отличается от общего ремонта вентилятора?

Здесь учитываются наружное размещение, доступ на крышу, основание, погодное воздействие, наружный канал и связь агрегата с несколькими зонами ресторана.

Заявка на диагностику

Опишите работу крышного вентилятора

Укажите, какие зоны кухни он обслуживает, есть ли безопасный доступ на крышу, как проявляются шум, вибрация, слабая тяга или отключение защиты.

Фото агрегата с безопасной точки
Шильдик или модель оборудования
Описание подключённых зон кухни
