Релейные выходы
Обгоревшие контакты могут быть следствием повышенного тока, плохого разъёма или частых коммутаций. Проверяются катушка, драйвер и сама нагрузка.
Реле, ключи, драйверы и токовые цепи

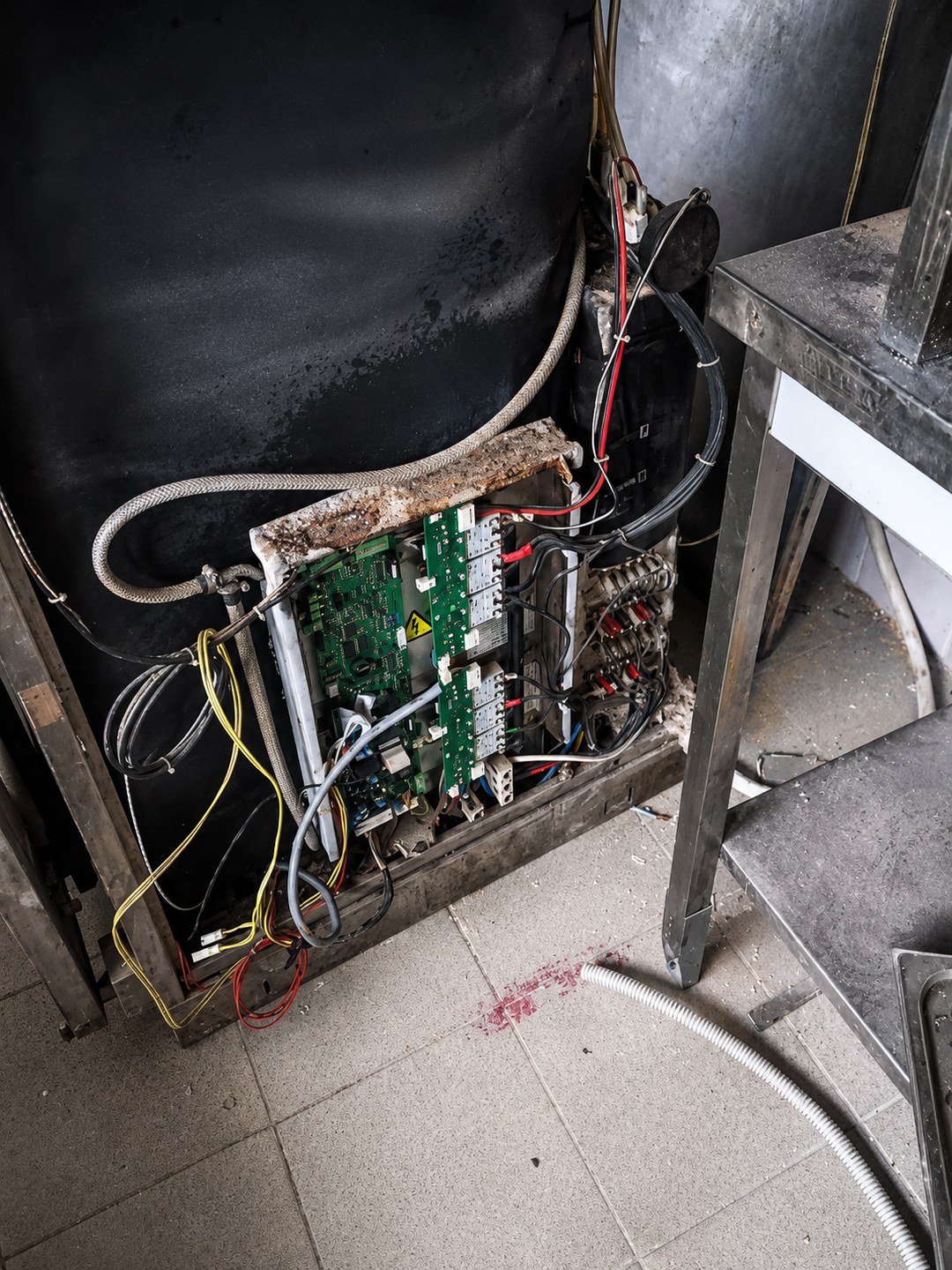

Ремонт силовой части платы управления
Силовой выход редко повреждается без причины. Перед заменой реле, симистора или транзистора проверяем управляемый двигатель, клапан, контактор, нагреватель и проводку, а затем контролируем форму управления и нагрев нового компонента.
Проверка нагрузки до ремонтаРеле, симисторы, MOSFET и IGBTКонтроль тока и температуры
Не одна услуга, а диагностический маршрут
Как выглядит задача именно в этом направлении
Силовой выход редко повреждается без причины. Перед заменой реле, симистора или транзистора проверяем управляемый двигатель, клапан, контактор, нагреватель и проводку, а затем контролируем форму управления и нагрев нового компонента.
Симисторные каналы
Используются для клапанов, насосов и других AC-нагрузок. Важны ток, dv/dt, снаббер, опторазвязка и тепловой режим.
MOSFET и IGBT
Встречаются в DC-приводах, инверторах и импульсных цепях. Проверяются затвор, драйвер, защита и режим переключения.
Токовые проводники
Обгоревшие клеммы и дорожки могут нагреваться из-за плохого контакта даже при нормальном токе нагрузки. Восстановление учитывает сечение и изоляцию.
Диагностическая матрица
Симптом не равен диагнозу
Каждый симптом раскладывается на цепь платы и связанные внешние узлы. Это снижает риск заменить или ремонтировать исправный модуль.
| Повреждение | Почему простой заменой не обойтись | Что измеряем |
|---|---|---|
| Сварились контакты реле | Нагрузка могла потреблять повышенный пусковой ток или контакт грелся из-за плохой клеммы. | Ток нагрузки, сопротивление контактов, температуру разъёма, драйвер катушки. |
| Симистор пробит насквозь | Причиной может быть короткая катушка, импульс перенапряжения или неисправный снаббер. | Нагрузку, оптосимистор, резисторы затвора, RC-цепь и защиту. |
| MOSFET сильно греется | Ключ может открываться не полностью из-за драйвера или работать вне расчётного режима. | Амплитуду и фронты затвора, ток, радиатор, частоту и форму сигнала. |
| Обгорела клемма | Высокое переходное сопротивление создаёт локальный нагрев и разрушает плату. | Зажим, ток, состояние ответной части и соседние проводники. |
| Сгорела дорожка | Дорожка могла выполнить роль предохранителя при внешнем коротком замыкании. | Причину сверхтока, глубину повреждения, внутренние слои и защитный аппарат. |
Что считается доказательством
Не «пропаяли», а подтвердили причину и результат
На странице перечислены не рекламные обещания, а контрольные точки, которые должны присутствовать в заказе.
Нагрузка до установки
Двигатель, катушка клапана, контактор или нагреватель проверяются сопротивлением, изоляцией и рабочим током до подключения платы.
Драйвер и гальваническая развязка
Силовой ключ может быть исправен, но получать неверный сигнал из-за оптрона, транзистора, резистора или контроллера.
Тепловой режим
Сверяется радиатор, прижим, термоинтерфейс, вентиляция шкафа и температура при длительной работе.
Защита от импульсов
Варисторы, диоды, снабберы и фильтры проверяются вместе с ключом, иначе новый компонент остаётся без штатной защиты.
Рабочий процесс
Порядок от заявки до функционального теста
Состав этапов зависит от оборудования, но у каждого должен быть измеримый результат и понятное ограничение.
Привязать канал к нагрузке
Определяем, каким узлом оборудования управляет повреждённый выход.
Измерить нагрузку
Проверяем сопротивление, изоляцию, пусковой и рабочий ток, проводку и клеммы.
Проверить драйвер
Измеряем управляющую цепь, опторазвязку, питание драйвера и защиту.
Оценить повреждение платы
Проверяем текстолит, площадки, токовые дорожки и соседние компоненты.
Подобрать силовой элемент
Сверяем ток, напряжение, импульсные параметры, корпус и тепловой режим.
Восстановить соединения
Ремонтируем разъём или проводник с учётом тока и изоляционных расстояний.
Испытать с защищённой нагрузкой
Проверяем управление на имитаторе или через ограниченный безопасный контур.
Проверить в оборудовании
Контролируем ток, нагрев и устойчивость работы реального исполнительного узла.
Границы услуги
Что мы специально не обещаем
- Не заменяем силовой ключ более мощным без анализа драйвера, защиты и теплового режима.
- Не шунтируем реле, контактор или защиту для постоянной эксплуатации.
- Не усиливаем сгоревшую дорожку, пока не найдена причина сверхтока.
- Не возвращаем плату после ремонта силового выхода без рекомендации проверить конкретную внешнюю нагрузку.
Практическая подготовка
Что измеряем у внешней нагрузки до возврата платы
Для силовой части главный риск находится за пределами мастерской. В отчёте должен быть назван конкретный исполнительный узел и подтверждено, что он не повторит перегрузку.
- Сопротивление обмотки и изоляции двигателя, клапана, контактора или нагревателя с учётом температуры.
- Пусковой и рабочий ток, если его можно безопасно измерить в штатном режиме.
- Состояние кабеля, клемм, обжима, ответного разъёма и следы локального перегрева.
- Механическая часть: свободное вращение насоса или вентилятора, отсутствие заклинивания и нормальная работа клапана.
- Работа защиты: тепловое реле, автомат, предохранитель, снаббер, варистор и другие элементы не должны быть исключены из цепи.
Маршруты внутри кластера
Продолжить по конкретному узлу или типу оборудования
Вопросы до передачи платы
Что важно уточнить заранее
Почему новый симистор снова пробивает?
Чаще всего не устранена внешняя перегрузка, неисправен драйвер или защитная цепь, либо выбран компонент с неподходящими параметрами.
Можно поставить реле на больший ток?
Только после проверки драйвера, места на плате, изоляции и характеристик нагрузки. Больший номинал не устраняет плохой контакт или повышенный ток.
Что проверять у двигателя?
Сопротивление обмоток, изоляцию, механическое вращение, пусковой и рабочий ток, конденсатор или частотник и состояние проводки.
