Приёмка
Фиксируем заказчика, оборудование, серийный номер, артикул и аппаратную ревизию платы, комплектность, состояние разъёмов и переданные съёмные носители.

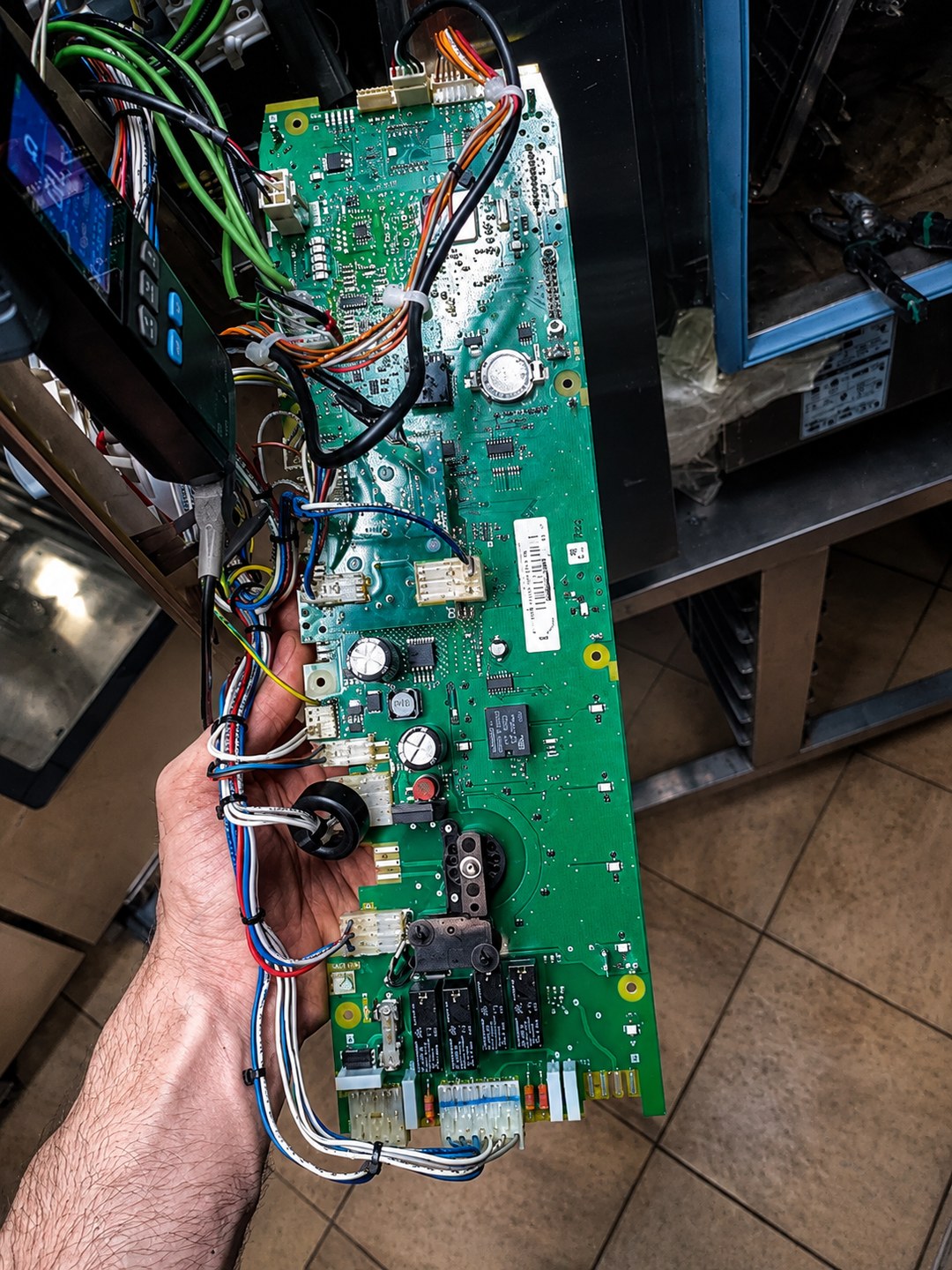

Приём снятых модулей и полный цикл
Стационарная мастерская ремонта электронных плат
Мастерская нужна не ради красивой пайки под микроскопом, а для воспроизводимой диагностики: плата регистрируется, проверяется по измеримым признакам, ремонтируется по согласованному объёму и возвращается с понятным уровнем проверки.
Регистрация и прослеживаемостьESD-обращение и измеренияТри уровня проверки
Не одна услуга, а диагностический маршрут
Как выглядит задача именно в этом направлении
Мастерская нужна не ради красивой пайки под микроскопом, а для воспроизводимой диагностики: плата регистрируется, проверяется по измеримым признакам, ремонтируется по согласованному объёму и возвращается с понятным уровнем проверки.
ESD-обращение
Плата хранится и перемещается как электронная сборка, чувствительная к статическому электричеству. Упаковка и рабочее место не должны добавлять новый скрытый дефект.
Измерительная диагностика
Визуальный осмотр под увеличением дополняется проверкой сопротивлений, питающих шин, пульсаций, сигналов управления и температурной картины.
Документированный результат
Заказ получает перечень найденных дефектов, выполненных работ, заменённых компонентов и фактически пройденного уровня проверки.
Диагностическая матрица
Симптом не равен диагнозу
Каждый симптом раскладывается на цепь платы и связанные внешние узлы. Это снижает риск заменить или ремонтировать исправный модуль.
| Этап мастерской | Что фиксируется | Почему это важно |
|---|---|---|
| Регистрация | Фото обеих сторон, маркировка, комплектность, состояние разъёмов, следы жидкости и ремонта. | Исключает спор о первоначальном состоянии и потерю съёмных элементов. |
| Входной контроль | Короткие замыкания, сопротивления шин, повреждение защит, механические дефекты. | Позволяет не подавать питание на явно аварийную цепь. |
| Контролируемый запуск | Ограничение тока, контроль напряжений, пульсаций и локального нагрева. | Снижает риск расширить повреждение во время диагностики. |
| Ремонт | Список заменённых компонентов, восстановленных проводников, разъёмов и участков пайки. | Обеспечивает прослеживаемость, а не формулировку «что-то пропаяли». |
| Выходной контроль | Повторные измерения, длительность прогона, имитируемые входы и нагрузки. | Показывает границу между проверенной функцией и предположением. |
Что считается доказательством
Не «пропаяли», а подтвердили причину и результат
На странице перечислены не рекламные обещания, а контрольные точки, которые должны присутствовать в заказе.
Рабочая поверхность
Для электроники важны заземление, контролируемая поверхность, персональное заземление и регулярная проверка средств защиты.
Оптика и монтаж
Стереомикроскоп и температурно-контролируемый инструмент помогают увидеть трещины, непропай, коррозию и выполнить локальное восстановление без перегрева платы.
Лабораторное питание
Источник с ограничением тока позволяет наблюдать потребление и безопаснее локализовать короткое замыкание, но сам по себе не подтверждает работоспособность всех функций.
Стенды и имитаторы
Для повторяемой проверки нужны схемы подключения, защищённые интерфейсы, имитаторы датчиков и нагрузки с параметрами, близкими к реальным.
Рабочий процесс
Порядок от заявки до функционального теста
Состав этапов зависит от оборудования, но у каждого должен быть измеримый результат и понятное ограничение.
Получение заказа
Проверяем упаковку, комплектность, сведения об оборудовании и контакт ответственного лица.
Фото и маркировка
Фиксируем платы, наклейки, перемычки, память, повреждения и следы прошлого вмешательства.
Безопасный входной контроль
Проверяем сопротивления, защитные элементы и возможность контролируемой подачи питания.
Диагностическая карта
Записываем питающие шины, токи, пульсации, нагрев и реакцию входов/выходов.
Согласование
Отделяем обязательный ремонт от дополнительных рисков и оговариваем уровень теста.
Компонентные работы
Выполняем демонтаж, монтаж, очистку и восстановление только подтверждённого участка.
Выходные испытания
Повторяем измерения, выдерживаем прогон и, где возможно, используем имитаторы.
Упаковка и возврат
Защищаем плату при транспортировке, возвращаем съёмные элементы и прикладываем результат.
Границы услуги
Что мы специально не обещаем
- Без модели и серийного номера оборудования мастерская может не понять назначение разъёмов, нормальные уровни сигналов и требуемую конфигурацию.
- Стационарный тест не всегда заменяет проверку в аппарате: некоторые платы запускаются только при обмене с дисплеем, силовым модулем или датчиками.
- Не все компоненты допустимо заменять аналогом без проверки параметров, температурного режима, быстродействия и схемы защиты.
- Внешне аккуратный ремонт не считается результатом без повторных измерений и согласованного функционального теста.
Практическая подготовка
Карточка заказа, без которой мастерская работает вслепую
Снятая плата должна приезжать не как безымянная деталь в пакете. Вместе с ней формируется карточка, связывающая электронику с оборудованием, симптомом и ответственным инженером.
- Номер заказа и контакты человека, который видел отказ на объекте и может уточнить последовательность событий.
- Модель, серийный номер и схема комплектации аппарата; для сетевых ресторанов — внутренний номер единицы оборудования.
- Перечень переданных частей: основная плата, дисплей, кабели, память, переходники, корпус и крепёж.
- Описание того, что уже делали: меняли ли компоненты, прогревали ли плату, снимали ли защитный лак и подавали ли питание после попадания жидкости.
- Согласованный критерий готовности: какие напряжения, входы, выходы и режимы необходимо подтвердить, чтобы заказ считался завершённым.
Маршруты внутри кластера
Продолжить по конкретному узлу или типу оборудования
Вопросы до передачи платы
Что важно уточнить заранее
Как упаковать плату для передачи?
Используйте антистатический пакет или подходящую ESD-упаковку, жёсткую коробку, амортизирующий материал и защиту разъёмов. Не оборачивайте плату непосредственно обычной пищевой плёнкой.
Можно проверить плату без схемы?
Часть измерений возможна по топологии и компонентам, но полноценная функциональная проверка зависит от документации, распиновки, связанных модулей и оборудования.
Что означает гарантия на ремонт снятой платы?
Она относится к согласованному участку ремонта и выполненному уровню теста. Повторное повреждение из-за внешней нагрузки, воды, неверной установки или несовместимости рассматривается отдельно.
Инженерный справочник
Если на дисплее появился код ошибки
Перейдите к функциональному контуру или точной карточке кода. Значение сообщения проверяется по производителю и поколению аппарата.
Заявка без гадания
Дайте данные, по которым можно построить маршрут
Фото шильдика, маркировки и обеих сторон платы не заменяют диагностику, но позволяют отсечь неподходящие сценарии и подготовить выезд или приёмку.
