Как работает профессиональный куттер

Как устроен профессиональный куттер: двигатель и привод, чаша, ножевой блок, скребок, защитные выключатели и моторный тормоз.

Оставить заявкуПозвонитьWhatsApp

Устройство куттера

Чаша, ножи, вал и защитная крышка

Рабочий результат зависит от согласованной работы чаши, ножевого блока, привода и защитной системы. На фотографиях видны основные элементы, которые участвуют в цикле измельчения.

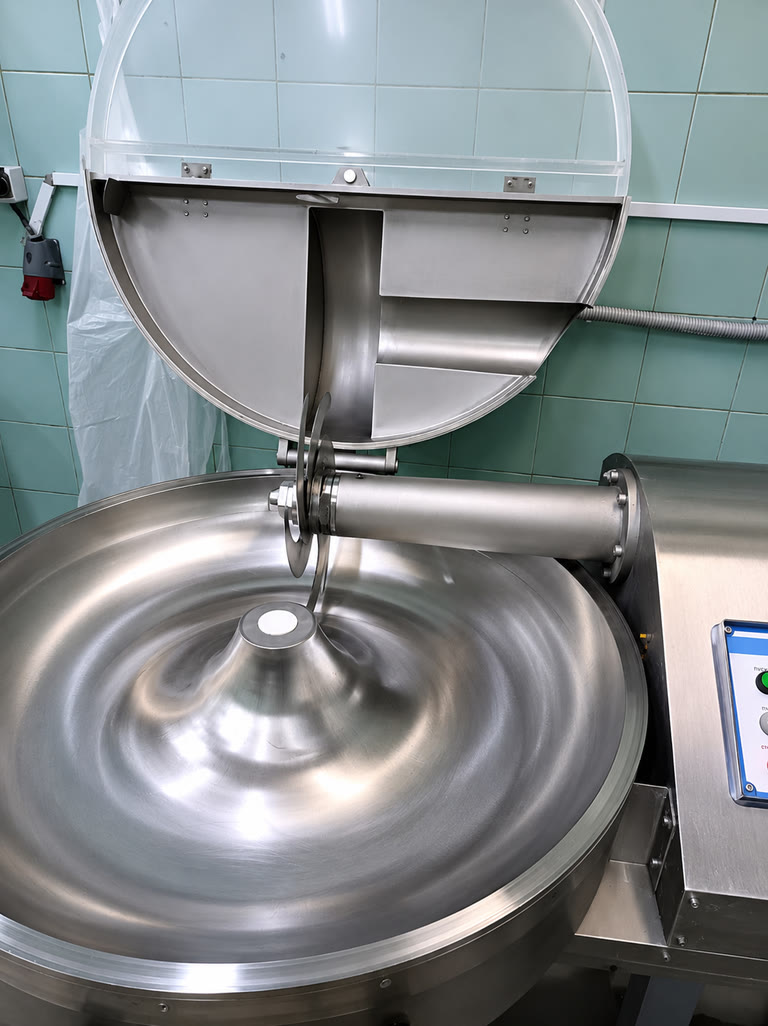

Открытый промышленный куттер из нержавеющей стали с рабочей чашей, крышкой и ножевым узлом
Общий вид промышленного куттера: рабочая чаша, защитная крышка, вал и ножевой узел.
Ножевой узел промышленного куттера над рабочей чашей
Ножевой блок и рабочая чаша. Любой осмотр проводят только после полного обесточивания оборудования.

Изображения обработаны для повышения наглядности. Мелкие геометрические детали могут отличаться от исходных фотографий; для измерений и дефектовки используют фактический осмотр оборудования.

Основные контуры

От двигателя до результата в чаше

Двигатель и привод вращают ножевой блок. В одних сериях применяется прямой привод, в других — ременная передача, поэтому диагноз нельзя переносить между моделями.

Чаша, крышка и защитная цепь должны быть собраны штатно. Микровыключатели, магнитные датчики и рычаги блокируют опасный запуск, а тормоз ограничивает время свободного вращения ножей.

Ножевой блок и скребок определяют движение продукта и качество измельчения. Результат зависит от формы ножей, скорости, загрузки, размера кусков и времени обработки.

Привод

Прямой или ременной — только по документации конкретной серии.

Блокировки

Контролируют крышку, чашу или защитный рычаг и не должны обходиться.

Тормоз

Останавливает ножевой блок после отключения или открытия защитного контура.

Ножи и скребок

Формируют поток продукта, фракцию и однородность результата.

Перелинковка кластера

Связанные материалы и услуги

Профессиональные куттерыРемонт куттеровОбслуживание куттеровКуттер не включаетсяНе запускается с крышкойМотор гудит, ножи не вращаютсяПлохо измельчает

Заявка инженеру

Передайте модель и симптом

Фото шильдика, чаши, ножевого блока и панели помогает подготовить диагностику. Работы согласовываются после проверки оборудования.

На каких официальных материалах основана страница

Модельные особенности не переносятся автоматически на все куттеры.

Различия моделей

Какие узлы нельзя считать одинаковыми

Общий принцип — двигатель вращает ножевой блок в чаше — не отменяет конструктивных различий. Производители используют разное количество защитных выключателей, механический или электрический тормоз, фиксированные или регулируемые скорости, скребки и разные варианты привода.

Защита крышкиЗапуск зависит от штатной сборки и логики блокировки конкретной модели.Ножи не останавливаютсяОтказ тормоза или защитной цепи требует немедленного вывода оборудования из эксплуатации.Регулировка скоростиПлавная регулировка, две фиксированные скорости и одна скорость — разные системы управления.Система скребкаСкребок присутствует не во всех машинах и обслуживается только в штатной комплектации.

При чтении диагностической страницы сначала сверяют серию и руководство. Наличие похожей кнопки или чаши не доказывает одинаковую электрическую схему, тормоз или расположение датчиков.

FAQ

Частые вопросы

Все ли куттеры имеют прямой привод?

Нет. Robot Coupe и HALLDE подтверждают прямой привод для отдельных серий, а Sirman C-TRONIC использует ременную передачу. Проверяется конкретная модель.

Зачем нужен моторный тормоз?

Он сокращает свободное вращение ножей после остановки. Требования по времени и проверке берутся из руководства конкретной модели.

Почему результат зависит от скребка?

Скребок возвращает продукт из стенок чаши в рабочую зону ножей и помогает получить более равномерную обработку.
