Котёл с мешалкой объединяет тепловую установку и механический привод. Поэтому до ремонта двигателя нужно отделить перегрузку продуктом, заклинивание рабочего органа, неисправность редуктора, частотного управления и защитных блокировок.
При постороннем шуме, рывках, запахе перегрева или заклинивании мешалку не запускают повторно и не освобождают вручную под напряжением.
Оборудование в эксплуатации

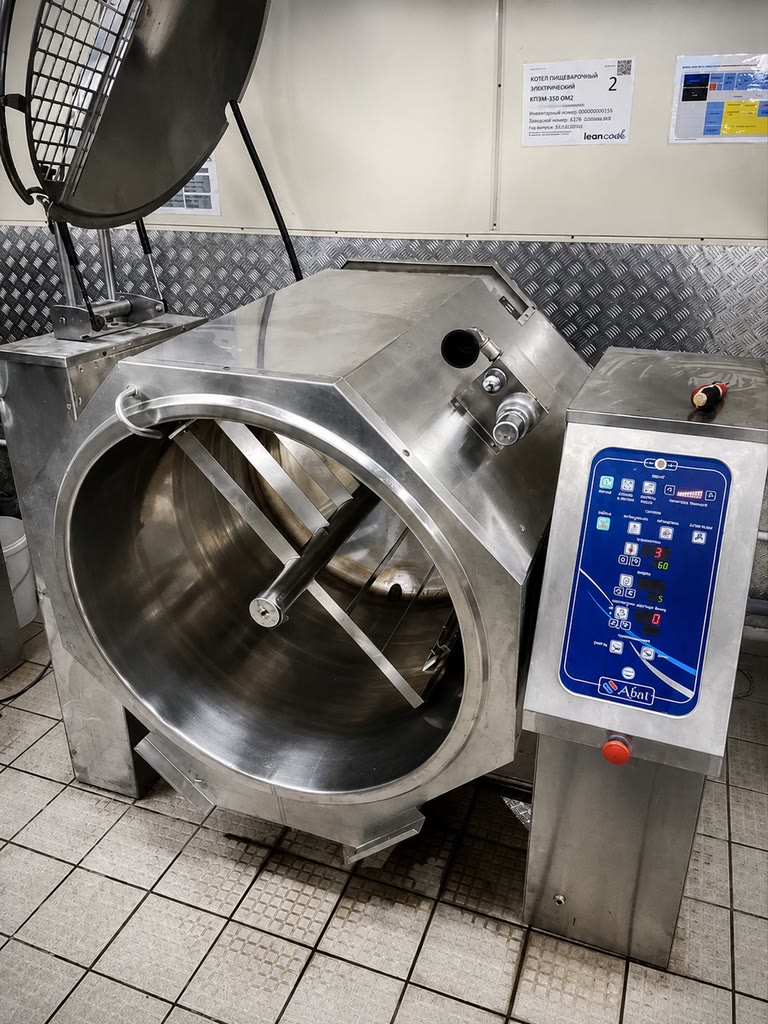

На фотографии видны рабочая ёмкость, привод мешалки и панель управления. Диагностика всё равно проводится по модели и фактическим измерениям.
Фотография используется как иллюстрация типа оборудования. Маркировку, размеры и состояние конкретных узлов определяют по фактическому аппарату.
Конструктивные варианты
В разных моделях применяются нижний или иной привод, разные рабочие органы, диапазоны скорости и алгоритмы блокировок. Сервисный маршрут определяется по шильдику и фактической конструкции.
Проверяются вал, уплотнение, подшипниковый узел, редуктор и утечка в зоне прохода привода.
Разделяются электрический отказ двигателя, механическое сопротивление и износ редуктора.
Проверяются питание, выход на двигатель, параметры, ошибки и соответствие внешней нагрузке.
На моделях с контролем положения запуск может блокироваться штатной защитой.
Сервисная карта
Нельзя менять двигатель или преобразователь до проверки механики, кабеля, разъёмов и условий запуска.
Свободное вращение, деформация, контакт с чашей, крепление и следы перегрузки.
Течь продукта или воды в приводную часть, состояние уплотнений и поверхности вала.
Обмотки, ток, температура, люфт, шум и передача момента под контролируемой нагрузкой.
Питание, связь, журнал ошибок, выходные параметры и реакция на команду скорости.
Положение крышки, защитной решётки, аварийная остановка и разрешение контроллера.
Диагностика полного контура
Границы дистанционного вывода
Следующий диагностический маршрут
Диагностический маршрут от конкретного симптома.
Перейти →Котлы, где привод перемешивания работает вместе с системой наклона.
Перейти →Отдельная диагностика механизма наклона.
Перейти →Семейство и модельная область применимости E17.
Перейти →Карточка кода без назначения детали по дисплею.
Перейти →Проверка электроники после внешних нагрузок.
Перейти →Заявка по пищеварочному котлу
По фото определим конструкцию, подготовим документацию и уточним, нужен ли выезд с измерениями привода.
FAQ
Причиной может быть технологическая перегрузка, неправильный рабочий орган, механическое сопротивление, редуктор, двигатель или управление. Нужны данные модели и режима.
Только инженерной процедурой на полностью отключённом, охлаждённом и освобождённом котле. Не пытайтесь освобождать привод в горячем продукте.
Шильдик, общий вид привода и рабочего органа, видео запуска без приближения к движущимся частям и фото кода на панели.
