Диагностируем высокомощные проточные аппараты и крупные накопительные водонагреватели с несколькими ступенями нагрева. Проверяем фазное питание, контакторы, силовые клеммы, нагревательные контуры, автоматику и локальную обвязку.
Граница страницы
Работаем с электрическим нагревом горячей воды. Электрокотлы отопления, радиаторные контуры, увеличение выделенной мощности дома и полная реконструкция вводного щита не включаются автоматически и согласовываются отдельно.
проточные аппараты 11–27 кВт для нескольких точек водоразбора
крупные накопительные бойлеры с трёхфазным нагревательным блоком
системы с несколькими ТЭНами или ступенями мощности
оборудование ГВС в технических помещениях частных домов
У разных моделей встречаются разные электрические схемы: например, 3/PE 380–400 В или 3/N/PE. Наличие нейтрали, перемычки и номиналы определяются только по шильдику и руководству изготовителя.
вода стала заметно холоднее при прежнем расходе
аппарат запускается, но работает не на полной мощности
выбивает трёхполюсный автомат или УЗО
слышны частые щелчки контакторов
одна ступень нагрева не включается
на клеммах или проводах появились потемнения
дисплей показывает ошибку питания или температуры
после ремонта щита аппарат перестал запускаться
Не открывайте силовые крышки, не измеряйте напряжение самостоятельно и не переставляйте перемычки на клеммах.
Когда немедленно прекратить использование
Повторно отключается защита, пахнет горелой изоляцией, видны потемневшие клеммы, слышен сильный треск контактора, корпус бьёт током или вода попала в электрическую зону. Отключите аппарат штатным автоматом и не включайте его повторно до диагностики.
восстановление силовых контактов и клемм
замена контактора или силового реле
ремонт одной или нескольких ступеней нагрева
замена ТЭНа или нагревательного блока
ремонт платы и цепей управления
замена датчика протока или температуры
коррекция локальной гидравлической обвязки
проверка и согласование выделенной линии
Сечение кабеля, автомат, УЗО и схема соединения не назначаются универсально по одному числу мощности. Они определяются по документации модели и фактическим условиям линии.
Все водонагреватели
Связанный сценарий водонагревателя
Проточные водонагреватели
Связанный сценарий водонагревателя
Накопительные водонагреватели
Связанный сценарий водонагревателя
Диагностика водонагревателя
Связанный сценарий водонагревателя
Выбивает автомат или УЗО
Связанный сценарий водонагревателя
Подключение и обвязка
Связанный сценарий водонагревателя

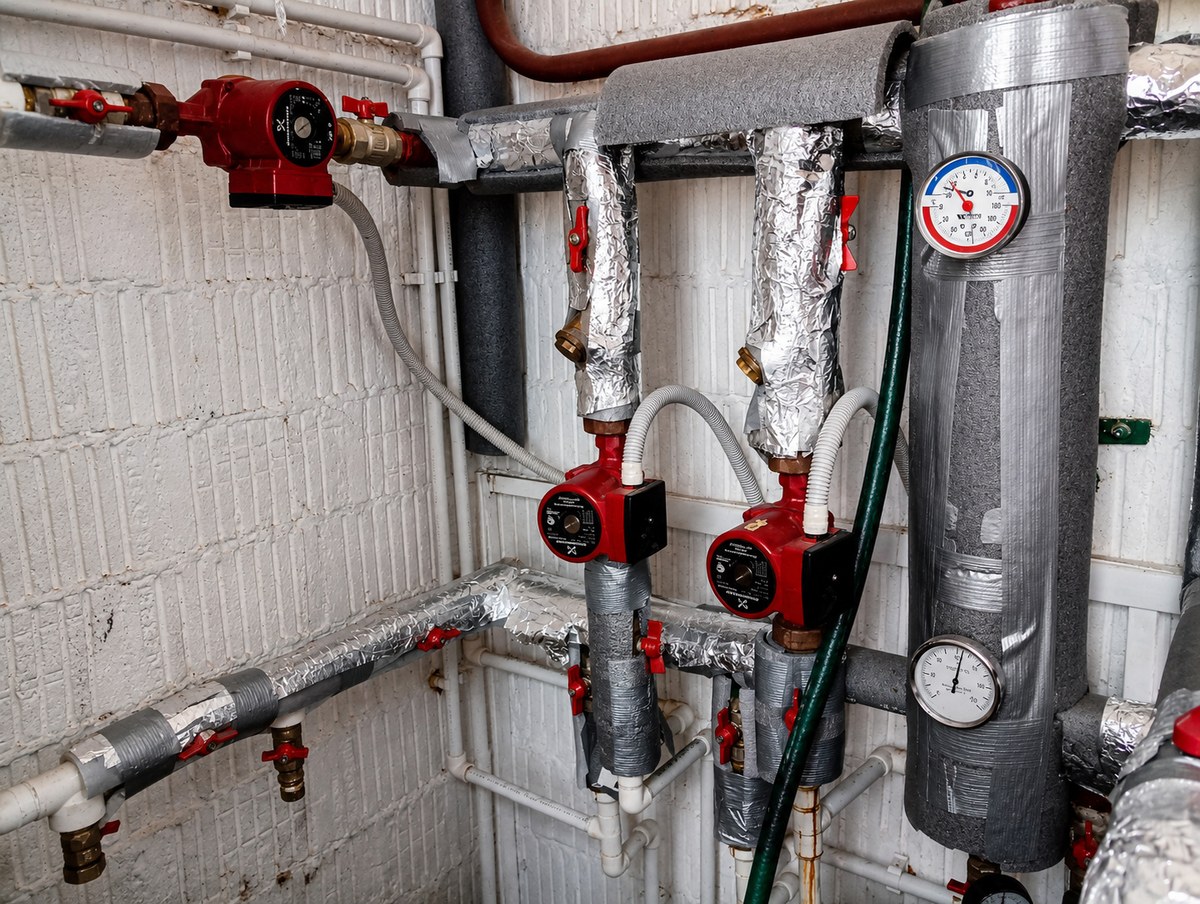

Дополнительная серия показывает насосы, коллекторы и измерительные узлы сложной системы ГВС. Это не универсальная схема и не обещание обслуживания всей котельной.
Открыть фотокейсВысокомощные проточные аппараты и некоторые крупные накопительные системы ГВС, подключаемые по заводской схеме 380/400 В. Точное число проводников и наличие нейтрали определяются только по шильдику и инструкции конкретной модели.
Нет. Встречаются схемы 3/PE, 3/N/PE и другие варианты. Универсально соединять нейтраль или переставлять перемычки нельзя — мастер сверяет заводскую схему конкретного прибора.
Нет. Учитываются номинальный ток модели, длина и способ прокладки линии, материал проводника, температура, защитные аппараты и требования изготовителя. Поэтому универсальную таблицу вместо осмотра не используем.
Возможны потеря одной ступени нагрева, отсутствие фазы, перегретый контакт, неисправный контактор, датчик потока или температуры, ограниченный расход воды либо ошибка электронного управления.
Эта страница относится только к системам горячего водоснабжения. Электрокотлы отопления, радиаторные контуры и полная котельная автоматика требуют отдельного согласования и не смешиваются с ремонтом водонагревателя.
