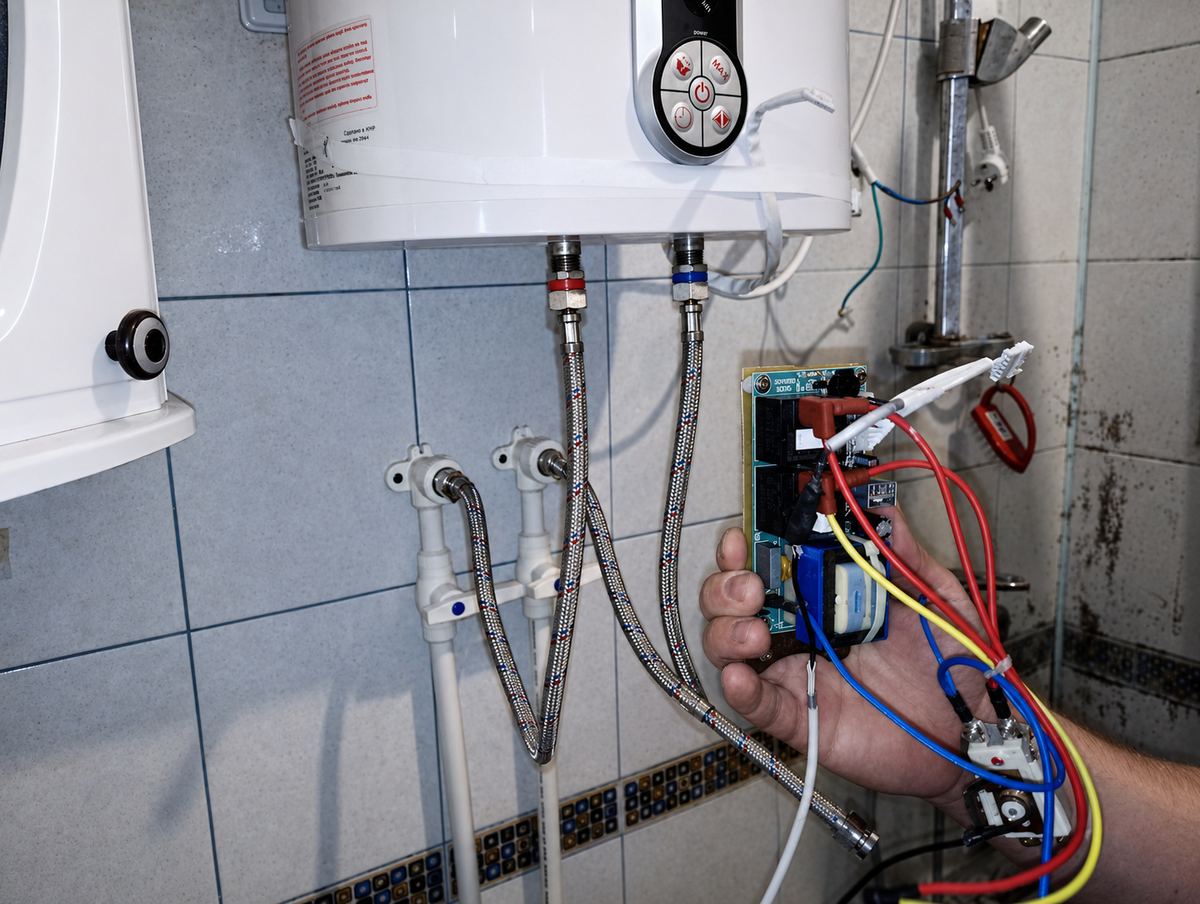

Проверяем электронное управление только после питания, нагревателя, датчиков и защит — чтобы не менять плату из-за внешней неисправности.
Код ошибки или тёмный дисплей ещё не доказывают неисправность платы. Сначала отделяют питание, кабель, термозащиту, датчик и исполнительные узлы от самой электроники управления.
Панель не включается
Проверяется входное питание, сетевой кабель, защита и низковольтное питание платы.
Команды не выполняются
Разделяются кнопки, шлейф, дисплей, датчики и выход на реле.
Нагрев нестабилен
Проверяются контакты, реле, датчик температуры и фактическая нагрузка.
Ошибка повторяется
Код сверяется с руководством именно этой серии, а не с универсальной таблицей из интернета.
Вход и питание
Напряжение, клеммы, кабель, следы перегрева и питание цепей управления.
Датчики
Соответствие показаний фактической температуре и состояние проводки.
Исполнительный выход
Команда на реле, контактор или ТЭН проверяется под контролируемой нагрузкой.
Ремонтопригодность
Сравниваются повреждение, номер платы, доступность компонента и цена замены узла.
Контакты и разъёмы
Локальное восстановление допустимо, если нет повреждения платы и причины перегрева устранены.
Реле и силовая часть
Проверяется не только компонент, но и нагрузка, из-за которой он мог выйти из строя.
Датчик или шлейф
Если плата исправна, меняется подтверждённый внешний узел, а не весь модуль управления.
Плата в сборе
Замена подбирается по точному номеру и ревизии; похожий разъём не означает совместимость.
Подписи описывают видимые элементы и не являются дистанционным диагнозом.

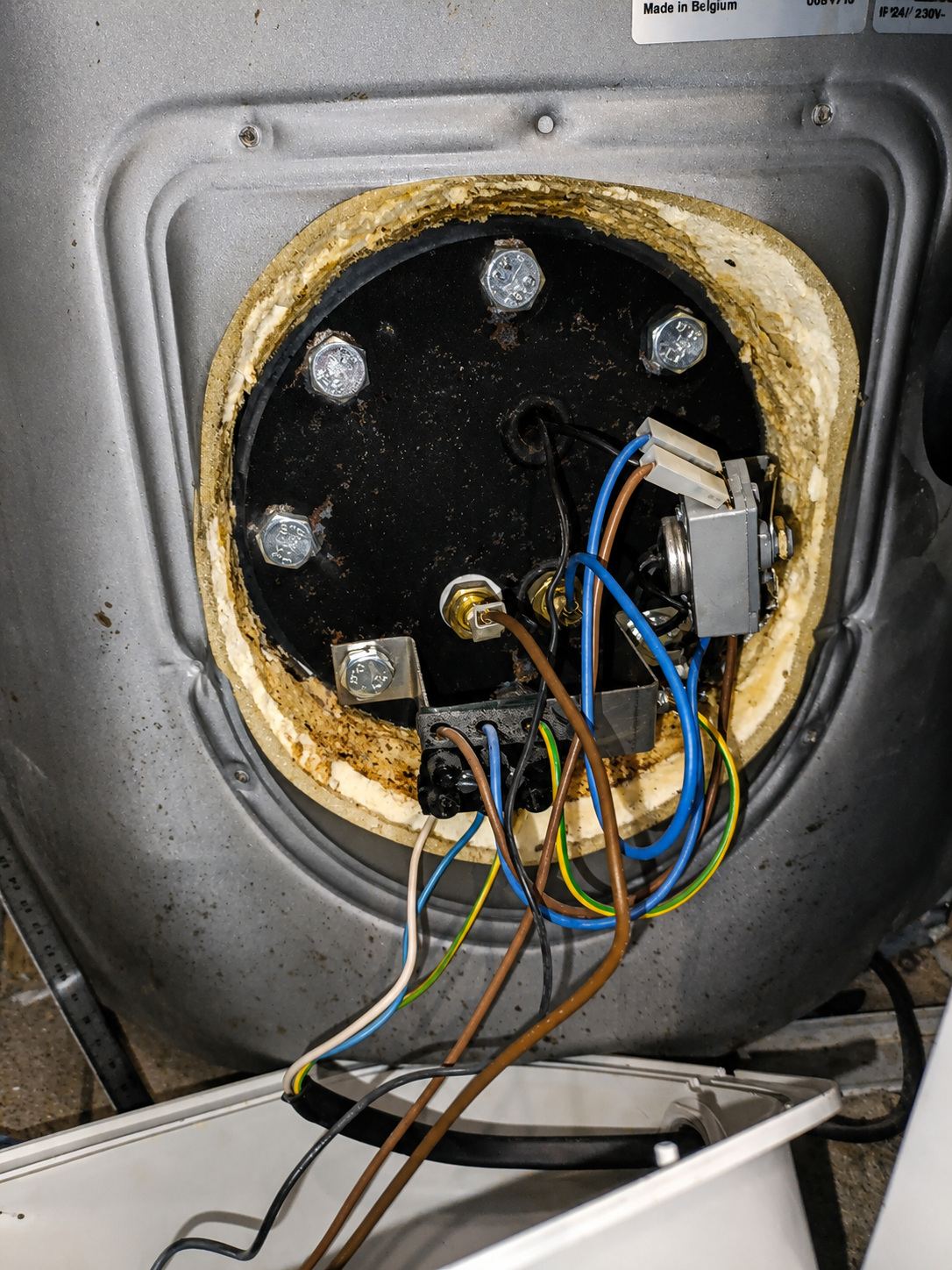

Открытая задняя часть бака
Близкий дубль PHOTO_025
PHOTO_028

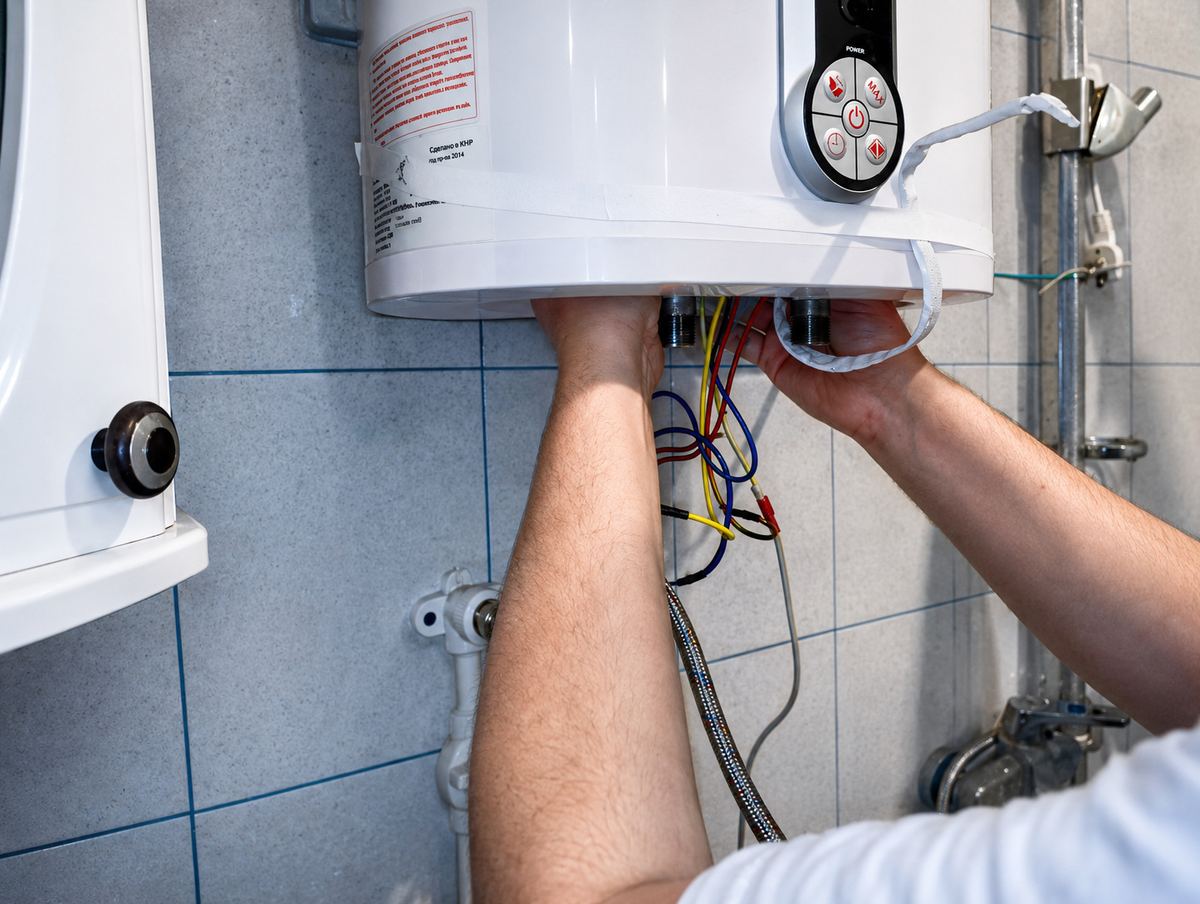

Монтаж проводки под корпусом
Монтаж проводки и электронного узла
PHOTO_035

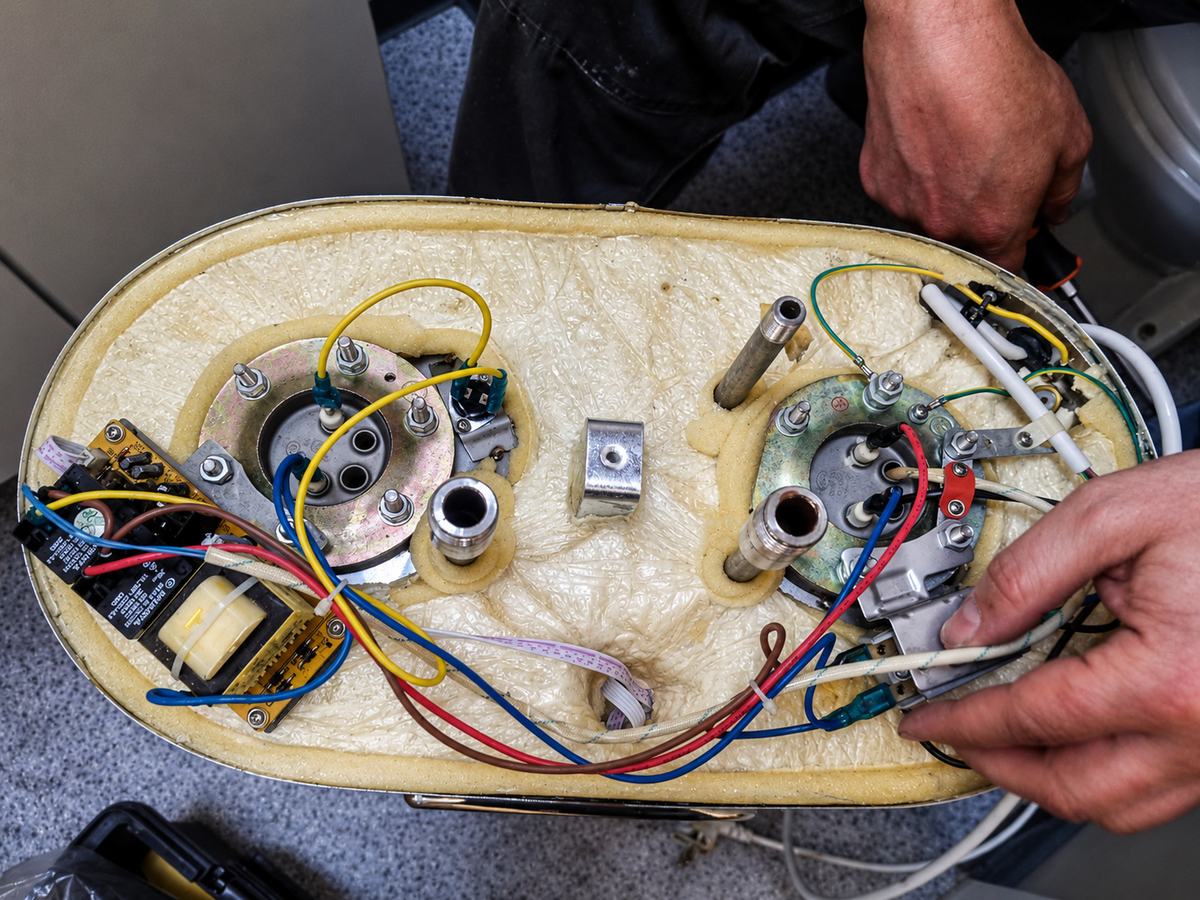

Электрическая схема внутри бака
Проводка двухконтурной системы
PHOTO_047

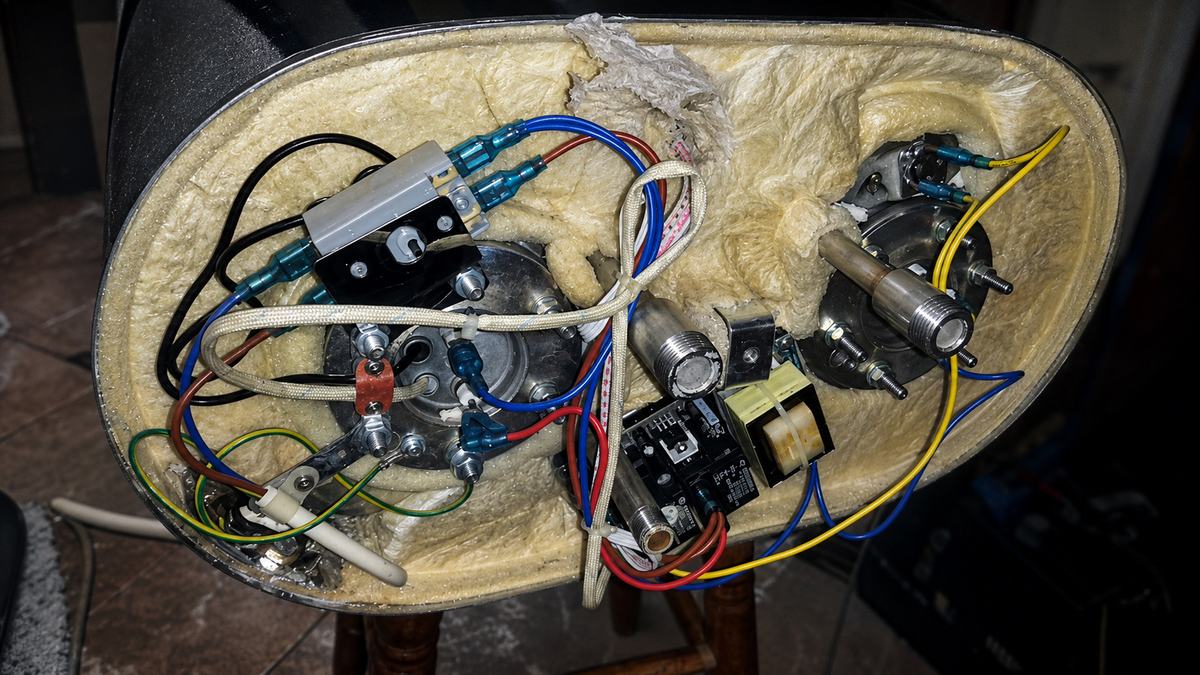

Открытая нижняя электрика бойлера
Открытая нижняя электрика
PHOTO_068

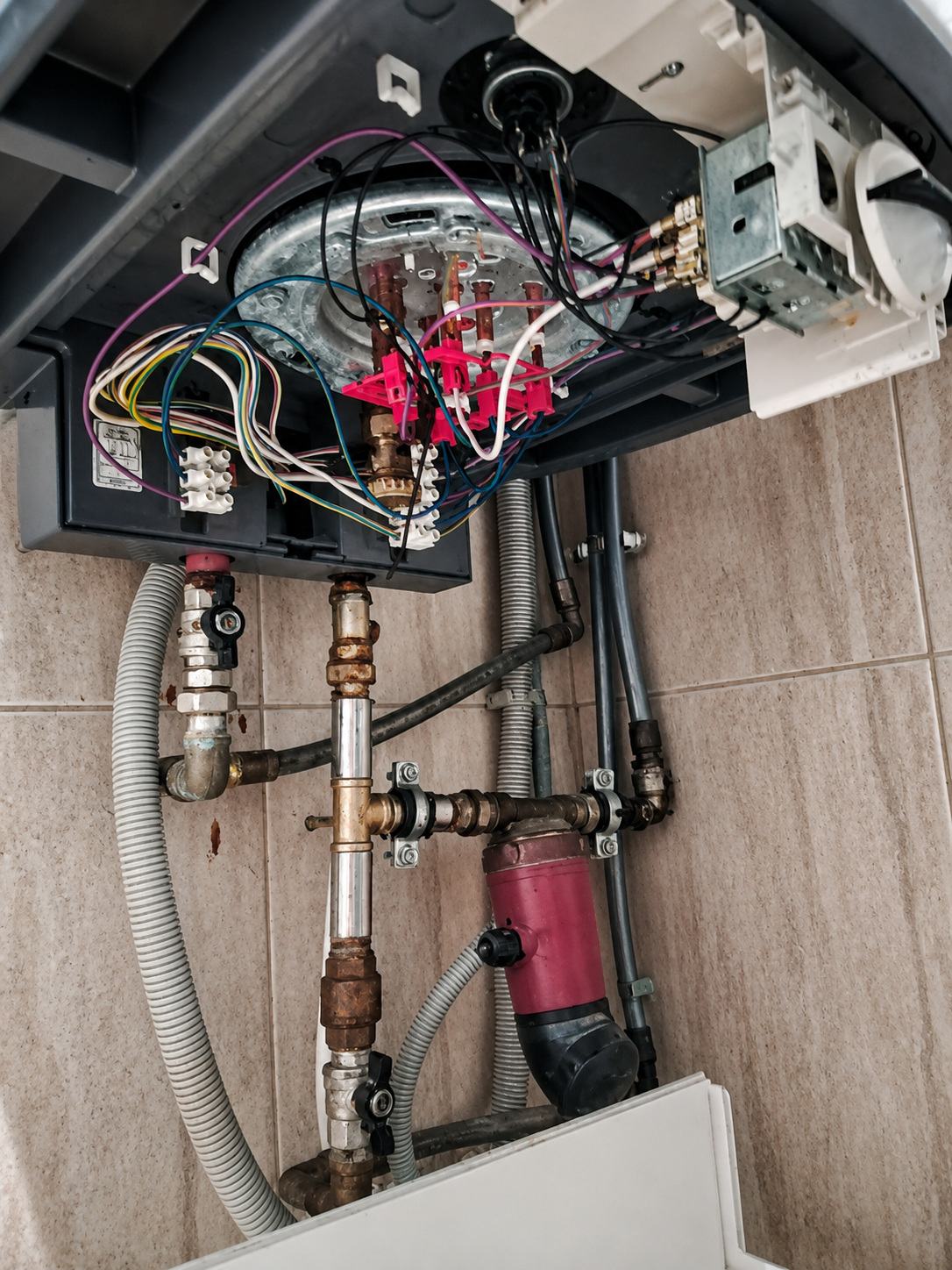

Внутренняя проводка двухконтурного блока
Проводка двухконтурного блока
PHOTO_069

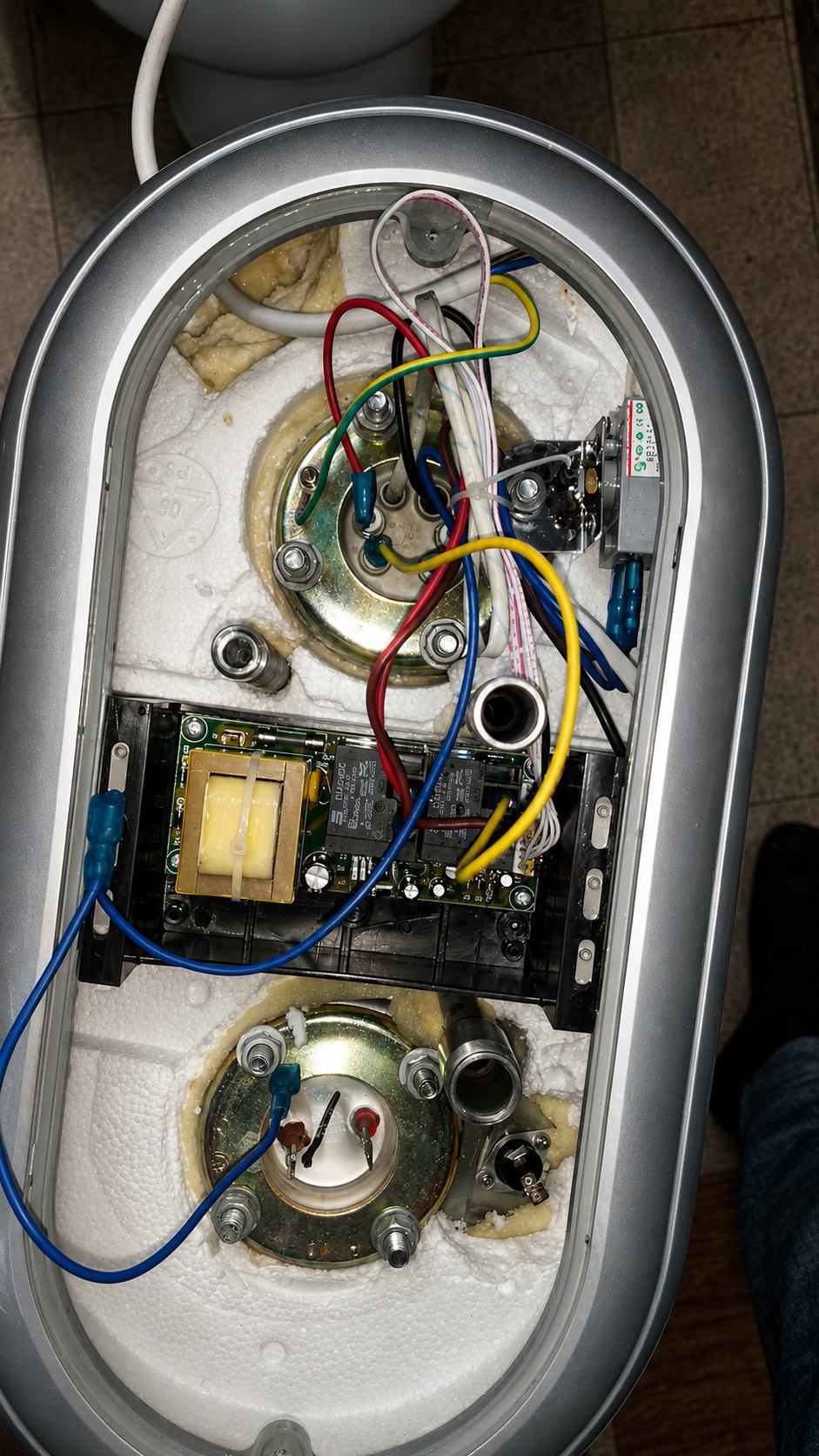

Электрика овального бойлера
Электрика овального бойлера
PHOTO_087
Нет. Код может появляться из-за датчика, нагревателя, питания или проводки.
Плату подбирают по модели, ревизии и конфигурации прибора. Внешнее сходство недостаточно.
Зависит от доступа и характера повреждения; сложный компонентный ремонт может потребовать мастерской проверки.
